项目

指标

无线参数

通过认证

FCC、CE

无线标准

802.11 b/g/n

频率范围

2.412GHz-2.484GHz

发射功率

802.11b: +20dBm(Max.)

802.11g: +18dBm(Max.)

802.11n: +15dBm(Max.)

用户可以配置功率

接收灵敏度

802.11b: -89dBm

802.11g: -81dBm

802.11n: -71dBm

天线接口

外置：I-PEX连接器

内置：板载天线

硬件参数

用户接口

UART/GPIO/100M (以太网接口）

接口速率

UART：1200-460800bps

以太网：100Mpbs

工作电压

3.3V (+/-5%)

工作电流

170mA~300mA

工作温度

-40℃- 85℃

存储温度

-45℃- 125℃

尺寸

25×40×8

应用软件

网络类型

Station模式，AP模式

安全机制

WEP/WPA-PSK/WPA2-PSK

加密类型

WEP64/WEP128/TKIP/AES

工作模式

透传模式和AT命令模式

串口命令

AT命令

网络协议

TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

最大TCP连接数

32

用户配置

Web服务器＋AT命令 配置

客户应用软件

支持客户定制应用软件

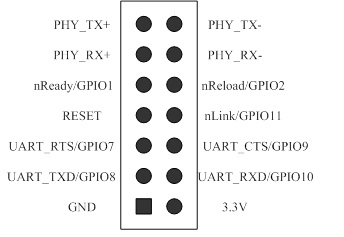

Pin

描述

网络名称

类型

说明

1

GND

GND

Power

地

2

VCC 3.3V@350mA

3.3V

Power

外接电源： 3.3V@ 350mA

3

UART发送数据

UART_TXD

O

如果不需要UART功能，这4个PIN可以设置成GPIO功能，通过AT命令可以读/写GPIO状态。

通用可编程IO

GPIO3

I/O

4

UART接收数据

UART_RXD

I

通用可编程IO

GPIO4

I/O

5

UART请求发送信号

UART_RTS

O

通用可编程IO

GPIO5

I/O

6

UART允许发送信号

UART_CTS

I

通用可编程IO

GPIO6

I/O

7

模组复位

RESET

I

低电平复位，复位时间 >300ms

8

WiFi状态指示

nLink

O

WIFI有连接时，输出“0”，否则输出“1”。也可设置为GPIO

通用可编程IO

GPIO8

I/O

9

模块起动状态指示

nReady

O

模块起动完毕后，输出“0”(或心跳信号)，否则输出“1”。也可设置为GPIO

通用可编程IO

GPIO9

I/O

10

恢复出厂设置

nReload

I

输入低电平“0”大于1秒后拉高，模块恢复出厂设置后重起

通用可编程IO

GPIO10

I/O

11

以太网输入+

PHY_RX+

I

1.8V电平接口。支持外加变压器的直连；也支持不外加变压器的以太网交流藕合模式

12

以太网输入-

PHY_RX-

I

13

以太网输出+

PHY_TX+

O

14

以太网输出-

PHY_TX-

O
