PE-9648信号源说明书（V1.1）

一、           简介：

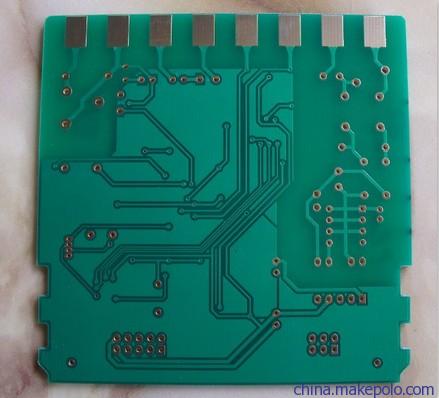

PE系列信号源包含9696、4896、9648、4848、PCB板式（定制）等不同的应用方案。供电电源电压可以AC220V、AC110V、AC24V、DC24V等常用电源。信号类型可以4-20mA、1-5V、0-10V等标准工业信号。

二、           性能指标：

输入信号：  DC4-20mA                  输出信号：  DC4-20mA

输入阻抗：  220Ω                      输出阻抗：  0Ω（恒流源）

精度误差：  ±0.2%                    精度误差：  ±0.1%

线性度：    ±0.05%                   线性度：    ±0.05%

响应时间：  0.5s                      响应时间：  0.02s

温度系数：  200ppm                    温度系数：  200ppm

输入分辨率：±0.1%                    输出分辨率：±0.1%

电源电压：AC85-265V 50/60Hz           静态功率：<2W

环境温度：-40---65℃                  抗冲击力：2G

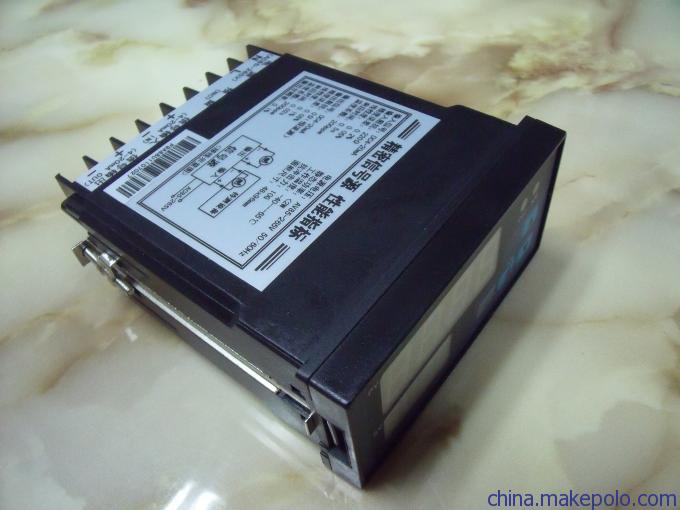

外型和开孔尺寸：宽×高×深为48×96×110mm，开孔：91×45mm

三、           控制面板：

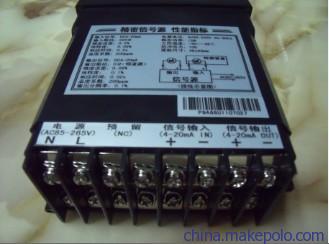

四、           端子接线图：

如图： 1、端子8和9：接入AC220V电源；

2、端子13和14：输入4-20mA信号；   3、端子15和16：输出4-20mA信号。

五、           使用方法：

通常，外部设备的输出信号---接到信号源的输入端子（检测功能），外部设备的输入信号---接到信号源的输出端子（控制功能），电源通电后，数码管全亮自检。

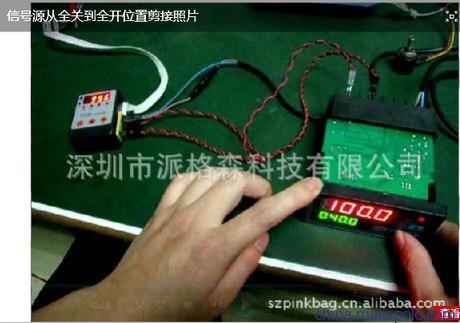

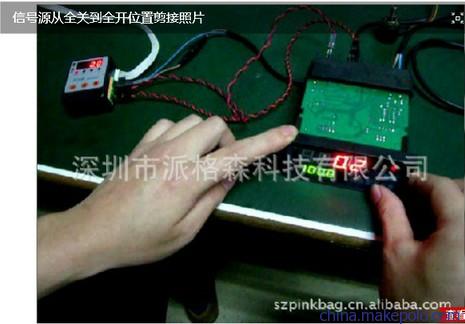

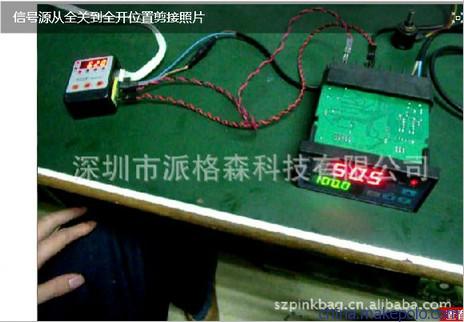

1、  直接按▲或▼键，可调整SV数码管的数值，调整范围为0.0---100.0，对应4---20mA作为信号输出，提供给外部设备。外部设备按该设定信号比例调节。每按一下▲或▼键，SV数码管数值+1.0或-1.0；长按▲或▼键不放，SV数码管数值连续增加或减少数值。

2、  按◀键，SV数码管百位闪烁，此时可按▲或▼键调整该位数值，调整好后，继续按◀键，SV数码管十位闪烁，继续按▲或▼键调整该位数值，调整好后，继续按◀键……直到十分位调整好后，数码管十分位退出闪烁状态，按所设定的值输出电流值。

3、  PV数码管显示外部设备的输出信号比例值，当外部输入信号为4---20mA时，对应显示0.0---100.0比例数据。

4、  PV数码管显示范围0.0-100.0，即当输入信号小于0.0（4mA）或大于100.0（20mA）时，该超出范围的数据自动屏蔽掉。

5、  断电再从新上电时，SV输出按断电前的设定值继续显示(掉电存储功能)。

六、           标定流程图：

输入标定：（输入信号端子13和14接可调节4-20mA的标准信号源设备）

1、  按住SET键不动，直到PV数码管显示F1=  ；按4下SET键，PV数码管显示F5= 。

2、  按▲或▼键，调整SV数码管的数值，当等于123时，按SET键，此时PV数码管显示U1=，调节外部信号源设备，使输入为标准4mA。等几秒钟，当SV数值稳定不变后，按SET键，此时PV数码管显示U2=，调节外部信号源设备，使输入为标准20mA。等几秒钟，当SV数值稳定不变后，按SET键，此时PV数码管显示F5=，按▲或▼键，调整SV数码管的数值，当等于5时，按SET键，保存退出菜单。

输出标定：（输出信号端子15和16接检测4-20mA的标准信号设备，如万用表mA档）

1、  按住SET键不动，直到PV数码管显示F1=  ；按4下SET键，PV数码管显示F5= 。

2、  按▲或▼键，调整SV数码管的数值，当等于223时，按SET键，此时PV数码管显示U3=，按▲或▼键改变SV数码管的数值，观察万用表为标准4mA。等几秒钟，当万用表数值稳定不变后，按SET键，此时PV数码管显示U4=，按▲或▼键改变SV数码管的数值，观察万用表为标准20mA。等几秒钟，当万用表数值稳定不变后，按SET键，此时PV数码管显示F5=，按▲或▼键，调整SV数码管的数值，当等于5时，按SET键，保存退出菜单。

当输入输出都需要标定时， 123输入标定完成后，可进入223输出标定，再使F5=5保存退出。
