【低成本易维护】机械传动三辊对称式机械卷板机【欢迎选购】
性能特点

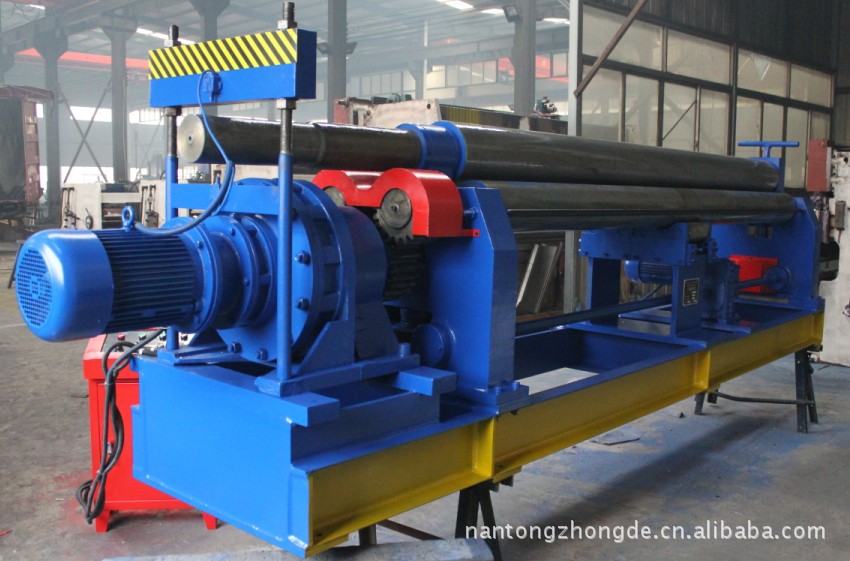

该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。
| 主要技术参数 |
规格型号 | 最大
厚度(mm) | 最大
宽度(mm) | 屈服
极限
(MPa) | 卷板速度(m/min) | 满载最
小直径(mm) | 上辊
直径
(mm) | 下辊
直径
(mm) | 下辊
中心距
(mm) | 主电机
功率
(kw) | 外形尺寸（长宽高）(mm) | W11-6×1500 | 6 | 1500 | 245 | 7.16 | 380 | 180 | 170 | 210 | 4 | 3310×1210×1330 | W11-6×2000 | 6 | 2000 | 245 | 7.16 | 380 | 180 | 170 | 210 | 5.5 | 3310×1210×1330 | W11-6×2500 | 6 | 2500 | 245 | 7.16 | 500 | 190 | 170 | 260 | 5.5 | 4310×1210×1330 | W11-6×3200 | 6 | 3200 | 245 | 6.46 | 500 | 240 | 200 | 310 | 7.5 | 5200×1400×1200 | W11-8×2000 | 8 | 2000 | 245 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810×1210×1330 | W11-8×2500 | 8 | 2500 | 245 | 6.46 | 500 | 240 | 200 | 310 | 11 | 4500×1420×1610 | W11-12×2000 | 12 | 2000 | 245 | 6.46 | 500 | 240 | 200 | 310 | 11 | 4050×1420×1610 | W11-12×2500 | 12 | 2500 | 245 | 5 | 750 | 280 | 240 | 360 | 11 | 5000×1500×1300 | W11-12×3000 | 12 | 3000 | 245 | 5 | 650 | 280 | 240 | 360 | 11 | 5500×1500×1300 | W11-16×2000 | 16 | 2500 | 245 | 5 | 750 | 280 | 240 | 360 | 11 | 4500×1500×1300 | W11-16×2500 | 16 | 2500 | 245 | 5 | 750 | 330 | 240 | 360 | 11 | 5000×1500×1300 | W11-16×3000 | 16 | 3000 | 245 | 5 | 900 | 340 | 280 | 440 | 11 | 6300×1600×1900 | W11-20×2000 | 20 | 2000 | 245 | 5 | 750 | 280 | 240 | 440 | 11 | 4500×1500×1300 | W11-20×2500 | 20 | 2500 | 245 | 5 | 850 | 340 | 280 | 490 | 15 | 5600×1600×1900 | W11-25×2000 | 25 | 2000 | 245 | 5 | 850 | 340 | 280 | 490 | 22 | 5100×1600×1900 | W11-25×2500 | 25 | 2500 | 245 | 4.5 | 900 | 380 | 300 | 600 | 30 | 6000×4600×2150 | W11-30×2000 | 30 | 2000 | 245 | 4.5 | 900 | 380 | 300 | 600 | 30 | 5500×1460×2150 | W11-30×2500 | 30 | 2500 | 245 | 4.3 | 1100 | 460 | 380 | 600 | 37 | 6900×2300×2800 | W11-30×3000 | 30 | 3000 | 245 | 5 | 1200 | 480 | 400 | 600 | 37 | 7400×2300×2600 | W11-30×3200 | 30 | 3200 | 245 | 5 | 1200 | 500 | 400 | 600 | 37 | 7600×2300×2600 | W11-40×2000 | 40 | 2000 | 245 | 5 | 1200 | 480 | 400 | 600 | 37 | 6400×2300×2800 | W11-40×2500 | 40 | 2500 | 245 | 5 | 1400 | 500 | 400 | 600 | 37 | 6900×2300×2800 | W11-40×3000 | 40 | 3000 | 245 | 4.37 | 1600 | 500 | 400 | 350 | 45 | 8000×1980×2250 | W11-50×3000 | 50 | 3000 | 245 | 4 | 2000 | 600 | 480 | 700 | 60 | 9900×3100×3500 | W11-60×3000 | 60 | 3000 | 245 | 4 | 2000 | 700 | 560 | 800 | 75 | 9700×3200×2700 |
1、表格中所列数据均为标准配置时的对应数据。
2、本资料仅供选择时参考，对本公司不构成约束力。外观及数据如有改动，恕不另行通知。 |
