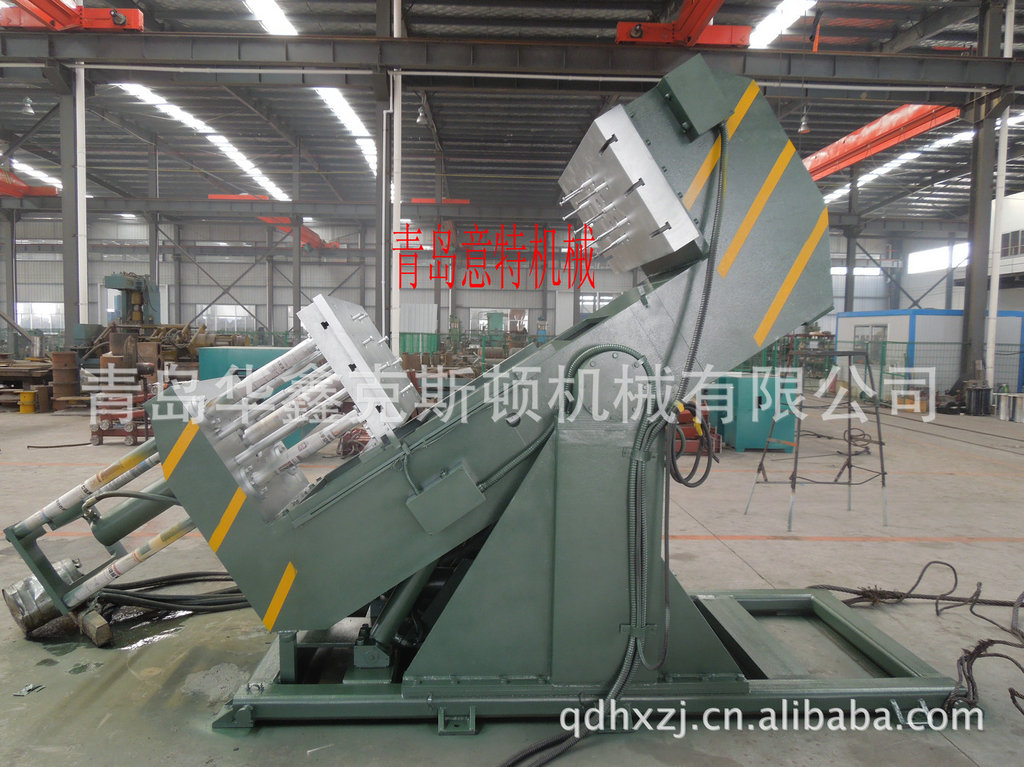

ZJ1260Q可倾式浇注机

一、技术参数及主要配置

模具尺寸：           1000×600×600mm

最小厚度：                400mm

合模行程：                 550mm

操作方式：                手动/自动

驱动方式：                液压

加热方式：                 电加热

加热功率：                 25KW

系统压力：                 16Mpa

工作压力：                 11-15Mpa

合模力：               12265-18397Kgf

电源电压：               AC380V/50HZ

操作电压：               AC220V/50HZ

控制电压：                 DC24V

倾倒速度：                 2速

外观尺寸：           3000×1300×3736mm

重量：                      7.2T

二、概述及各部件工作

ZJ1260Q可倾式浇注机由主机、液压站、控制台三大部分组成。

主机由模架不见和床座组成，全部采用钢板及异型钢管焊接而成。模架侧板δ40钢板采用数控切割机床一次加工成型。利用多跟台阶轴连接紧固构成模架，定模板和侧板与模架联接，动模在油缸的作用下，经过淬火处理的导轨上平稳移动。

动、定模板中部有顶芯装置，当开模时定模板顶芯缸同时动作，将铸件顶离定模，随动模板上行。

动模在向上运动至顶芯杆前应停一下，接料装置进入动模下方。动模继续上移，上顶芯缸动作顶芯顶杆顶下铸件，使铸件平稳落在接料装置上，并退出动模下方。

本机设计紧凑、安全，带有模具加热，测温显示自动补偿功能，在设定的固化时间结束时，蜂鸣器会发光发声。
