滚动码接收模块AU-GD-5V说明书
程生：13058129149
QQ：2321141650
产品型号：AU-GD-5V
产品名称：5伏高频超再生滚动码接收模块
一、 技术参数
工作电压：DC5伏
接收频率：315MHZ/433.92MHZ （266-433MHZ频率段可任选）
调制方式：调幅（OOK）
工作温度： -10℃~+70℃
解码方式：滚动码（百万组编码，不存在重码）
工作方式：自锁
接收灵敏度：-105db
尺寸(LWH)：30*25*7mm
二、产品说明：
带四路解码输出，学习对码，使用方便，主要用于门控及车控等安全级别相当高的场所，安全性保密性相当强、不可破解；
频点调试容易，供货周期短；
产品质量一致性好，性价比高。
三、使用说明（学习配对）
清零：一直按住接收板上的学习按键，学习指示灯亮后灭，松开手，表示清零成功。清零后，之前所配套的遥控器都不再起作用。
学习：按住学习按键，指示灯亮后松开手，按滚动码遥控器上的任何一个按键发射信号，指示灯闪烁两下，表示学习成功。
注意：没有配套的遥控器发射信号时，学习指示灯是淡亮的（亮度不高），配套好的遥控器发射信号时，指示灯是明亮的。
四、脚位及使用说明：
脚位 | 名称 | 功能说明 |
1 | VCC | 电源正极 |
2 | GND | 电源负极 |
3 | VT | 输出状态指示 |
4 | D3 | 数据输出 |
5 | D2 | 数据输出 |
6 | D1 | 数据输出 |
7 | D0 | 数据输出 |
8 | ANT | 接天线端 |

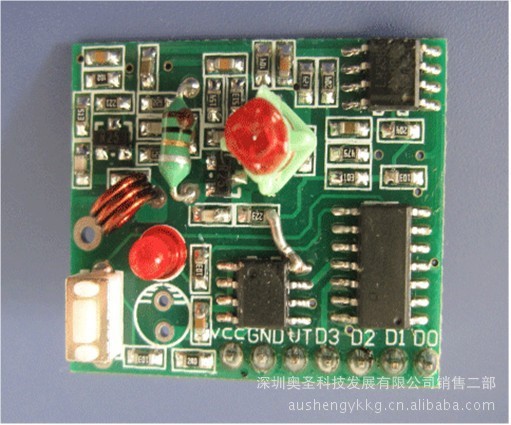

七个插针，正面从左到右是VCC、GND、VT、D3、D2、D1、D0（PCB板上有标注），其中VCC和GND接直流5伏电源的正负极。VT是有效信号输出位（接收到有效信号时，该脚输出高电平），D3到D0为四个数据位输出脚，分别对应着遥控器的四个按键。
四、应用领域
无线遥控接收控制器、数据传输、遥控玩具、防盗报警主机、遥控帘、车库门、卷闸门、道闸门、伸缩门等门控业及其遥控音响领域等。主要用于门控及车控及银行控控制等安全级别相当高的场所，安全性保密性相当强、不可破解；
