项目描述
电涌保护插头，安装在基座上，用于IT系统中2个浮地信号线和地线的常规模式电压粗/细保护，为接地提供共模电压粗保护。工作电压：12 V DC
数据
订单号： 2858043
类型 PT 3-HF-12DC-ST
EAN 4017918878047
包装单位 10 Pcs.
关税编号 85363090
Product key CL3121

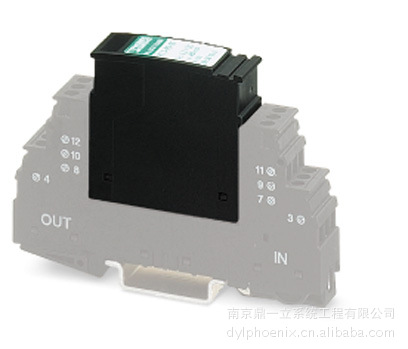

产品原图

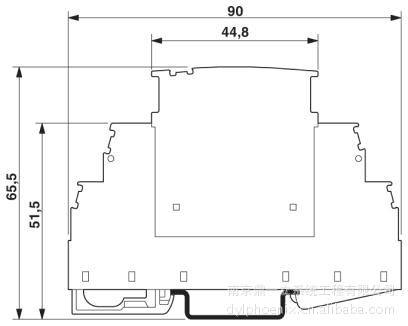

产品尺寸图
产品电路图
概述
外壳材料 PA
阻燃等级，符合UL 94 V0
颜色 黑色
电气间隙和爬电距离标准 DIN EN 61664-1
IEC 60664-1
总浪涌电流（8/20）µs 20 kA
环境温度（运行） -40°C ... 85°C
安装类型 安装在基座上
类型 DIN导轨模块，分体式，可分离
位数 3
保护等级 IP20
动作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
可使用CHECKMASTER软件测试对保护器进行测试： 适用SW rev. 1.10及更高版本
宽度 17,70 mm
高度 52,00 mm
长度 45,00 mm
针距单位 1分区
保护电路
IEC类别C1
C2
C3
D1
VDE要求等级 C1
C2
C3
D1
额定电压UN 12 V DC
Höchste Dauerspannung UC 14 V DC
9,8 V AC
最大持续电压UC（线芯-线芯） 14 V DC
9,8 V AC
最大持续电压UC（线芯-接地） 14 V DC (PT 1x2-BE)
额定电流IN 450 mA (45°C)
UC时，有效工作电流IC ≤5 µA
接地导线电流IPE < 5 µA (PT 1x2-BE)
< 1 µA (PT 1x2+F-BE)
标称放电电流In（8/20）µs（线-线） 10 kA
额定放电电流In（8/20）µs（线芯-地） 10 kA
10 kA
总浪涌电流（8/20）µs 20 kA
最大放电电流Imax（8/20）µs最大（线芯-线芯） 10 kA
最大放电电流Imax（8/20）µs最大（线芯-地） 10 kA
额定功率脉冲电流lan（10/1000）µs（线芯-线芯） 67 A
雷电测试电流（10/350）µs，峰值limp 2,5 kA
输出电压限值1 kV/µs（线芯-线芯）波峰 ≤55 V
输出电压限值1 kV/µs（线芯-地）波峰 ≤55 V (PT 1x2-BE)
≤700 V (PT 1x2+F-BE)
输出电压限值1 kV/µs（线芯-线芯）静态 ≤25 V
输出电压限值1 kV/µs（线芯-地）静态 ≤25 V
≤40 V (PT 1x2+F-BE)
残压ln，（导线-导线） ≤25 V
残压ln，（导线-地） ≤40 V (PT 1x2-BE)
残压电压ln，（导线-地） ≤25 V (PT 1x2-BE)
残压lan（10/1000）µs（导线-导线） ≤25 V
残压lan（10/1000）µs（导线-地） ≤25 V
防护等级UP（线芯-线芯） ≤100 V (C2 (10 kV/5 kA))
≤45 V (C3 - 25 A)
防护等级UP（线芯-地） ≤100 V (C2 (10 kV/5 kA))
≤45 V (C3 - 25 A)
≤45 V (C3 - 25 A)
响应时间tA（线芯-线芯） ≤500 ns
响应时间tA（线芯-地） ≤500 ns
输入衰减aE，对称。 类型0,2 dB (≤5 MHz / 100Ω)
截止频率fg（3dB），100Ω对称系统 类型70 MHz
电容（线芯-线芯） 类型30 pF
每个路径的电阻 2,2Ω±10 %
需要的最大备用保险丝 500 mA (比如T符合IEC 127-2/III标准)
过电压负载能力符合IEC 61643-21标准（线芯-线芯） C2 (10 kV/5 kA)
C3（67 A）
过电压负载能力符合IEC 61643-21标准（线芯-地） C2 (10 kV/5 kA)
C3（67 A）
D1（2.5kA）
接线数据
连接类型 螺钉连接（与基座的连接）
接线类型IN PLUGTRAB插拔式系统
接线类型OUT PLUGTRAB插拔式系统
