型 号 | LCM4002A | 封 装 | COB |

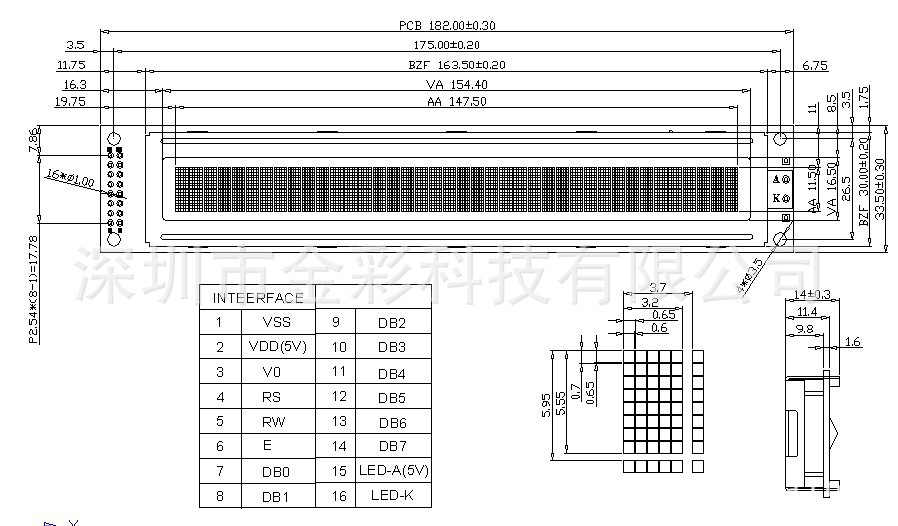

外型尺寸 | 182.0mm×33.5mm | 连接方式 | 导电胶条 |
视域尺寸 | 154.4mm×16.5mm | 接口方式 | 双排并口 |
点 尺 寸 | 0.60mm×0.65mm | 背光类型 | LED |
字符尺寸 | 3.20mm×5.55mm | 背光颜色 | 黄绿色、白色 |
显示内容 | 40个字符×2行 | 工作电压 | +5V/+3.3V |
显示屏面 | 黄绿、蓝屏 | 工作温度 | -20～+70℃ |
控 制 器 | SPLC780D | 储存温度 | -30～+80℃ |
商品描述：
字符型液晶显示模块是专门用于显示字母、数字、符号等的点阵型液晶显示模块。分4位和8位数据传输方式。提供5×7点阵＋光标的显示模式。提供显示数据缓冲区符发生器CGRAM，可以使用CGRAM来存储自己定义的最多8个5×8点阵的图形字符的字模数据。提供了丰富的指令设置：清显示；光标回原点；显示开/关；光标开/关；显示字符闪烁；光标移位；显示移位等。提供内部上电自动复位电路，当外加电源电压超过+4.5V时，自动对模块进行初始化操作，将模块设置为默认的显示工作状态。
显示内容为4行，每行显示16个字符，每个字符大小为5×8点阵。
字符发生器RAM可根据客户需求, 订做中日文、俄文等12种不同国家的字符。
液晶显示模组(LCM)的LCD颜色有黄绿色、蓝色、灰色，可供客户进行选择。
液晶显示模块背光颜色有黄绿色、橙色、白色、红色、翠绿色、蓝色，可供客户进行选择。
使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）；超宽温(工作温度-30～+80℃，储存温度-40～+80℃），可供客户进行选择
