可莱特ST80WL内置信号音型三色指示灯LED信号指示灯
安装Ø80x70mm的大型灯罩，发出5种信号音，易于向远距离传递信号光
- 内置信号扬声器，Ø80x70mm大型灯罩的带支杆三色指示灯
- 安装大型散光灯罩，易于向远距离传递信号光
- 利用多种听觉信号，可以传递具体的信号
- 适合用于宽厂空间的生产管理设备、大型机床、长距离信号管理系统
- 接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
- 标准颜色排列
1层:红-R
2层:红-R绿-G
3层:红-R黄-A绿-G
4层:红-R黄-A绿-G蓝-B
5层:红-R黄-A绿-G蓝-B白-W - 材质:灯罩-AS,身体-ABS, Pole-铝合金
- 音量: Max.85dB/m
- 闪亮次数: 60~80/min.
- 保护等级: IP23
技术参数:
型号 | 层数 | 内装音 | 额定电压/电流 | 颜色 |
ST80WL
LED长亮型
ST80WLF
LED长亮/闪亮型 | 1 | WS WM WA WV | DC12V/144mA DC24V/72mA | 红 黄 绿 蓝 白 |
AC110V/80mA AC220V/40mA |
2 | DC12V/220mA DC24V/144mA |
AC110V/86mA AC220V/43mA |
3 | DC12V/432mA DC24V/288mA |
AC110V/92mA AC220V/46mA |
4 | DC12V/576mA DC24V/432mA |
AC110V/98mA AC220V/49mA |
5 | DC12V/720mA DC24V/576mA |
AC110V/104mA AC220V/52mA |
调详细规格：
代号 | 名 称 | 频 道 | 频道 | 音量 |
WS | 警告5音 | 火灾A-ANG音 紧急WA-U音 急救PI-PO音 断续PI-PI音 连续音 | ch1
ch2
ch3
ch4
ch5 | MAX 85dB |
WM | 音乐5音 | 快乐的我的家 献给爱丽丝 布谷鸟华尔兹 钢琴协奏曲 土耳其进行曲 | ch1
ch2
ch3
ch4
ch5 | MAX 85dB |
WA | 提示5音 | 叮－咚音 电铃音（嘟嘟嘟） 电话铃声 快速断续音 手机铃声 | ch1
ch2
ch3
ch4
ch5 | MAX 83dB |

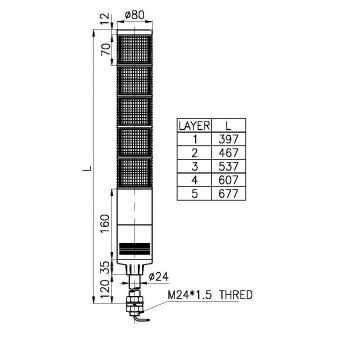

外形图：
接线图：
接线方法：
电源线
- 电源线规格: UL1015-NO.18(0.75sq) x 2c 400mm
- AC电源产品:不用分正负极
- DC电源产品:黑色线连接在负极(-)
信号线
- 信号线规格: UL1015-NO.22(0.3sq) 400mm
安装支架：
产品指定规格：
型号 Model | 层数 Layer | 音调 Sound | 电压 RatedVoltage | 颜色 Color | 支架 Bracket |
ST80WL
ST80WLF
| 1-1层 2-2层 3-3层 4-4层 5-5层 | WS警告音WM音乐音 WA提示音 WV声音信号 | 12-DC12V 24-DC24V 110-DC110V 220-DC220V | ■红: R ■黄: A ■绿: G ■蓝: B ■白:W | 无指定-标准型
LB18
LW18
SZ18
SL18 |
