说明
1 设计依据
依据建设部建质【2003】75号《二〇〇三年国家建筑标准设计编制工作 》，对原国标图集《电动采光排烟天窗》00J621—2进行修改编制。
2 适用范围
2.1 适用于一般工业于民用建筑的屋顶采光、通风、排烟。不适用于高温及有腐蚀性的建筑。
2.2 适用于屋面坡度为2%-10%的建筑（瓦屋顶坡度可>10%）。
2.3 适用于基本风压≤900Pa的地区。
2.4 本图集于下列图集配合使用
（1） 《钢筋混凝土屋面梁》04G353-5.6
（2） 《预应力混凝土屋面板》04G410-1
（3） 《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1
（4） 《轻型屋面钢天窗架》01SG516
（5） 《钢天窗架建筑构造》05J623-1
3 天窗窗型
3.1 本天窗有五种窗型：三角型、一字型、避风型、圆拱型、侧开型。

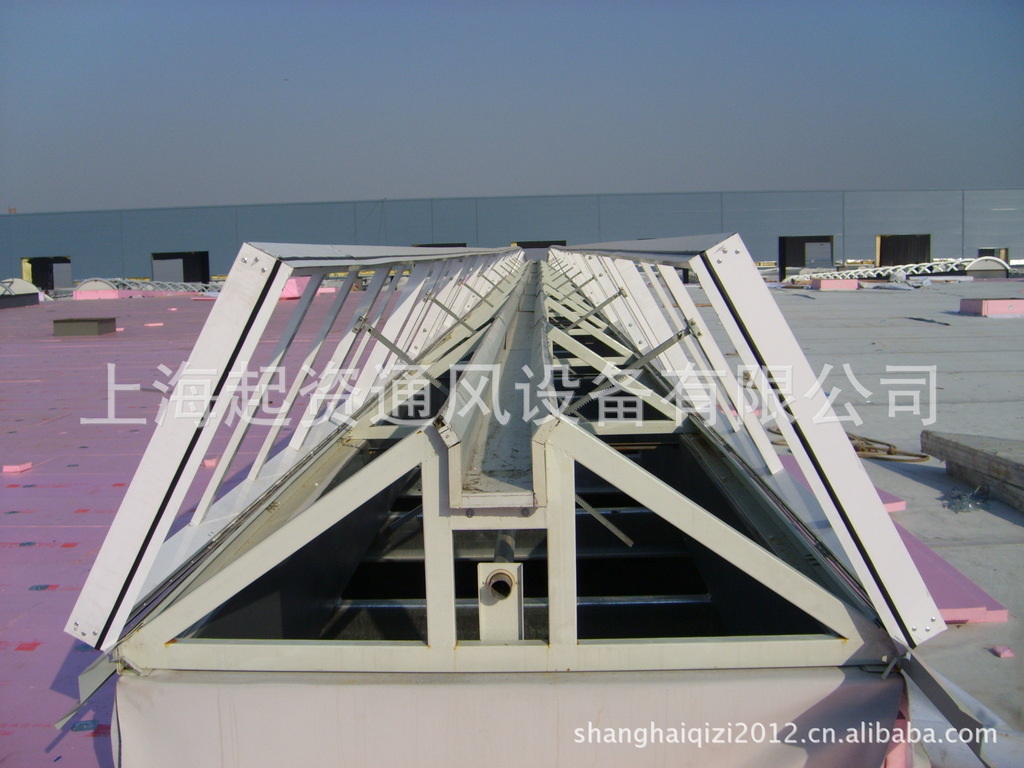

3.1.1 三角型、一字型电动采光排烟窗适用于平时以采光为主，必要时开启的建筑，其最大开启角度分别为60°、90°。
3.1.2 避风型电动采光排烟天窗适用于任何天气情况都需要避风、排烟的建筑，，可避免出现飘雨、飘雪的现象，其最大开启角度为30°。
3.1.3 圆拱形电动采光排烟天窗适用于需要经常开启通风的建筑，其最大开启角度为45°。
3.1.4 侧开型电动采光排烟天窗适用于一般通风量要求的6米柱距纵向天窗的工业厂房，其最大开启角度为45°。
4 天窗启闭控制方式
4.1 电动开窗机采用220V交流电源，功率80W，启闭时间为6~8秒。
4.2 天窗启闭宜成组控制，每组天窗数≤12樘。
4.3 天窗有以下三种控制方式：
4.3.1 通用控制方式：控制天窗成组同时或顺序启闭。
4.3.2 智能控制方式：控制天窗成组同时或顺序启闭，天窗启闭具有角度设置、启闭方式设置、天窗启闭状态显示及故障报警显示功能、各类传感器自动控制功能。
4.3.3 智能网络控制方式：具有智能控制功能，可通过局域网实现远程集中控制。
4.4 三种控制方式具有消防联控功能。
5 天窗材料性能
5.1 电动采光排烟天窗窗体采用0.6mm厚彩色钢板冷弯成型内充聚氨酯发泡材料，导热系数≤0.025W/m.k，窗体间用自钻自攻螺钉连接。
5.2 密封材料采用耐低温的三元乙丙 橡胶材料密封条。
5.3 电动采光排烟天窗开启部分采用铝合金材料，其抗拉强度为160N/mm，屈服强度为110N/mm,硬度HV≥58，壁厚1.2mm.
5.4 采光排烟天窗采光材料为不着色聚碳酸酯采光板（阳光板），选用着色采光板及其他材料时应加以说明。不着色聚碳酸酯采光板（阳光板）技术性能指标见下表。
聚碳酸酯采光板（阳光板）技术性能指标
厚度 （mm） | 层数 | 传热系数（K值） （W/㎡·K）） | 透光率（%） | 抗冲击强度 |
4 | 2 | 4.1 | 82 | 10㎏重锤从2米高落下，冲击后无破裂、无裂痕。 |
6 | 2 | 3.5 | 81 | |
8 | 2 | 3.3 | 80 | |
10 | 2 | 3.0 | 79 | |
16 | 3 | 2.4 | 69 |
5.5 全部五金件、标准件应做防腐处理。
6 包装、运输
6.1 成品出厂，应附产品合格证书，每件（箱）挂有合格标签。
6.2 零件出厂，应按规格分类，专用材料包装，外衬防雨材料，捆绑牢固。窗扇等部件包装时，中间应用柔性材料隔开。
6.3 天窗运抵现场后，应放于干燥平坦场地的垫木上。
7 其他
7.1 设有天窗的屋顶应具有通向屋顶的方便条件，使用单位应对天窗作定期和不定期的检查维修，预防渗漏。采光面受环境污染，应及时清洗。寒冷地区的天窗顶面积雪应及时清除。
8 设计选用
8.1 窗型号
PC1/2/3/4/5 T/Z/W -XXXX
电动1三角型 T通用控制洞口长度
采光2一字型 Z智能控制洞口宽度（侧开型
排烟3圆拱形 W智能网络 电动采光排烟天窗
天窗4避风型 控制表示高度
5侧开型
8.2 选用示例：通用控制式三角型电动采光排烟天窗，洞口宽度1000，洞口长度1500，标注为：PC1T-1015
