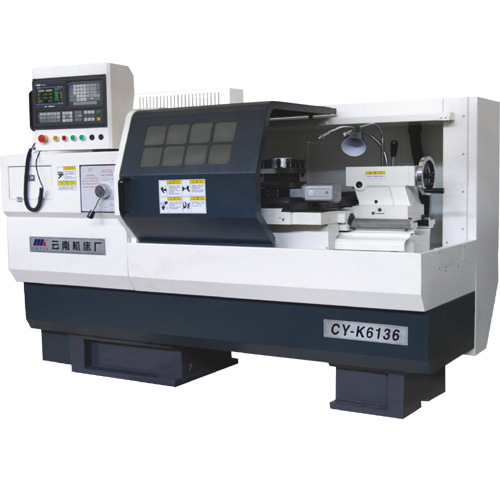

CY-K6136经济型数控车床
特点：
1、 床身采用树脂砂铸造，多重实效定型，导轨采用超音频淬火，硬度高，淬硬层厚度大；
2、 主轴采用三点支承结构，刚性强，主轴箱内传动齿轮经磨齿处理，有效降低了机床整机噪音，主轴传动配单速电机5.5KW。实现两档机械变速，档内五级变速，主传动输出扭矩大于伺服直拖形式主轴，两档转速为55-330r/min,330-2000r/min
3、 X、Z向坐标连续控制卧式数控车床，能自动完成内外圆表面、圆锥面、圆弧面、端面、多种螺纹（公英制螺纹、锥螺纹、端面螺纹）、钻、铰、镗孔等车削加工。
CY-K360 CY-K6136 CY-E6136技术参数 |
项目 | 单位 | CY-K360 | CY-K6136 | CY-E6136 |
床身最大回转直径 | mm | ø410 | ø410 | ø410 |
顶尖距 | mm | 750、1000 | 750、1000 | 750、1000 |
最大切削长度 | mm | 640、920 | 640、920 | 640、920 |
最大切削直径 | mm | ø360 | ø360 | ø360 |
推荐加工盘类零件直径 | mm | ø200以下 | ø200以下 | ø200以下 |
滑板上最大回转直径 | mm | ø220 | ø220 | ø220 |
推荐加工轴类零件直径 | mm | ø80以下 | ø80以下 | ø80以下 |
主轴端部型式及代号 |
| A2-6 | A2-6 | D6 |
主轴前端孔锥度 |
| M6 | M6 | M6 |
Z向导轨跨距 | mm | 300 | 300 | 300 |
X向导轨跨距 | mm | 190 | 190 | 190 |
主轴孔直径 | mm | ø62 | ø52 | ø57 |
最大通过棒料直径 | mm | ø50(普通卡盘） | ø50(普通卡盘） | ø50(普通卡盘） |
主轴转速范围 | r/min | 35-2500 | 55-200 | 20-2000 |
主轴转速级数 |
| 伺服无级主轴 | 机械2档变速，档内无级 | 机械12级变速 |
主电机输出功率 | 额定功率 | kw | 5.5 | 5.5 | 5.5 |
标准卡盘 | 卡盘直径 | mm | ø200 | ø200 | ø200 |
X轴快移速度（半径）（滚动导轨/滑动导轨） | m/min | 4 | 4 | 4 |
Z轴快移速度（滚动导轨/滑动导轨） | m/min | 8 | 8 | 8 |
X轴行程 | mm | 235 | 235 | 235 |
Z轴行程 | mm | 640 | 640 | 640 |
mm | 920 | 920 | 920 |
尾座套筒直径 | mm | ø65 | ø65 | ø65 |
尾座套筒行程 | mm | 127 | 127 | 127 |
尾座主轴锥孔锥度 | 莫氏 | 4 | 4 | 4 |
刀架形式 |
| 立式四工位 | 立式四工位 | 立式四工位 |
| 卧式六工位 | 卧式六工位 | 卧式六工位 |
刀具尺寸 | 外圆刀 | mm | 20 | 20 | 20 |
镗刀杆直径 | mm | 20.25 | 20.25 | 20.25 |
机床重量 | 总重 | kg | 1700 | 1700 | 1700 |
kg | 1500 | 1500 | 1500 |
中心高 |
| mm | 1080 | 1080 | 1080 |
机床外形尺寸 | 长X宽X高 | mm | 2490x1500x1700 | 2450x1298x1607 | 2450x1298x1607 |
mm | 2210x1500x1700 | 2170x1298x1607 | 2170x1298x1607 |
总电源 | 电压 | v | AC380 | AC380 | AC380 |
| 电压波动范围 |
|
|
|
|
| 频率 | hz | 50±2 | 50±2 | 50±2 |
