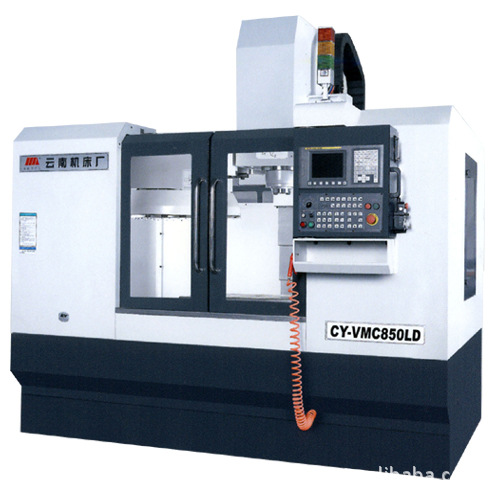

CY-VMC(KX)650LD/850LD/1060LD（两轴线轨）
CY-VMC(KX)6645L/8655L/1260L（三轴线轨）
立式加工中心/数控铣床（线轨）
结构特点：

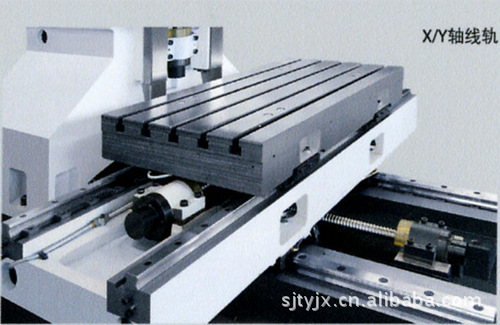

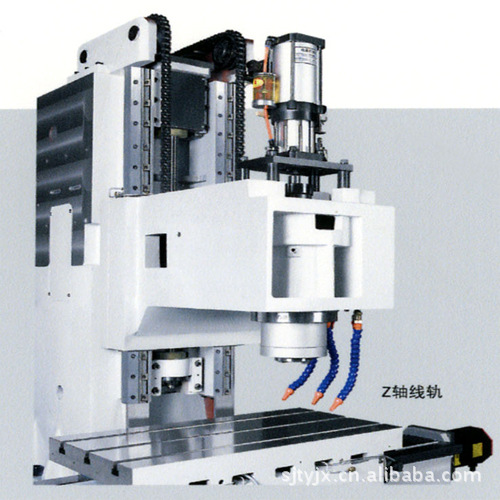

VMC6645L、8655L、1260L三轴采用直线导轨，可实现较高的快速进给速度。VMC650LD、850LD、1060LD，X、Y轴采用直线导轨，Z轴采用滑动导轨，在兼固快速进给的同时确保Z轴有足够的刚性。采用高精度直线导轨反应灵敏，定位精确，使用寿命长。
机床型号 | 单位 | CY-VMC(KX)650LD/850LD/1060LD（两轴线轨） CY-VMC(KX)6645L/8655L/1260L（三轴线轨） |
CY-VMC650LD | CY-VMC6645L | CY-VMC850LD | CY-VMC8655L | CY-VMC1060LD | CY-VMC1260L |
|
| CY-KX650LD | CY-KX6645L | CY-KX850LD | CY-KX8655L | CY-KX1060LD | CY-KX1260L |
工作台尺寸（长x宽） | mm | 800x500 | 800x450 | 1000x550 | 1000x550 | 1300x600 | 1300x600 |
工作台面最大承重 | kg | 350 | 300 | 450 | 400 | 600 | 800 |
T型槽（数目-宽x间距） |
| 3-18x144 | 3-18x150 | 5-18x90 | 5-18x100 | 5-18x100 | 5-22x107.5 |
X轴 | mm | 600 | 660 | 800 | 860 | 1000 | 1200 |
Y轴 | mm | 500 | 450 | 500 | 550 | 600 | 600 |
Z轴 | mm | 500 | 500 | 500 | 500 | 600 | 700 |
主轴端面至工作台面 | mm | 110-610 | 80-580 | 110-610 | 130-630 | 70-670 | 160-860 |
锥孔形式/安装尺寸 |
| BT40/ø130 | BT40/ø150 | BT40/ø150 | BT40/ø150 | BT40/ø150 | BT50/ø155 |
转速范围 | r/min | 50-8000 | 50-8000 | 50-8000 | 50-8000 | 50-8000 | 50-8000 |
主电机功率 | kw | 5.5/7.5 | 5.5/7.5 | 7.5/11 | 7.5/11 | 11.0/15 | 11.0/15 |
X轴 | m/min | 30(线轨） | 30(线轨） | 28(线轨） | 30(线轨） | 28(线轨） | 28(线轨） |
Y轴 | m/min | 30(线轨） | 30(线轨） | 28(线轨） | 30(线轨） | 28(线轨） | 28(线轨） |
Z轴 | m/min | 18 | 30(线轨） | 18 | 30(线轨） | 18 | 28(线轨） |
标准配置容量（斗笠） | 把 | 16 | 16 | 16 | 16 | 20 | 20 |
选刀方式 |
|
|
|
|
|
|
|
最大刀具直径 | mm | ø90满-ø150邻 | ø135满-ø200邻 |
最大刀具重量 | kg | 8 | 8 | 8 | 8 | 8 | 15 |
X、Y、Z轴JISB6330 | mm | ±0.004/300 | ±0.005/300 |
JB/T8771.4-1998 | mm | 0.012/0.010/0.010 | 0.016/0.012/0.012 |
X、Y、Z轴JISB6330 | mm | ±0.002 | ±0.002 |
JB/T8771.4-1998 | mm | 0.008/0.006/0.006 | 0.008/0.006/0.006 |
X轴扭矩 | N-m | 7 | 7 | 11 | 11 | 20 | 22 |
Y轴扭矩 | N-m | 7 | 7 | 11 | 11 | 20 | 22 |
Z轴扭矩 | N-m | 11 | 11 | 20 | 20 | 20 | 22 |
净重/毛重 | kg | 4500/5000 | 4500/5000 | 5500/6000 | 5500/6000 | 9000/9800 | 9500/10300 |
电压/频率 | V/Hz | AC380+10%~15%/50 |
