GV-1200 / GV-1600工件主轴GV-1200GV-1600主轴轴承直径主轴马达马达马力 ( 连续 )马达马力 ( 30 分 )主轴变换档数主轴转速主轴最大扭矩

Ø 423 mm	Ø 580 mm
FANUC α 40 / 6,000i
37 kW ( 50.5 HP )
45 kW ( 61.4 HP )
自动 2 段式
2 ~ 350 rpm	2 ~ 250 rpm
17,200 N-m	24,100 N-m

动力刀具主轴
( 选用 )GV-1200MGV-1600M主轴马达马达马力 ( 连续 )马达马力 ( 30分 )主轴转速

FANUC α 8 / 8,000 i

7.5 kW ( 10 HP )

11 kW ( 15 HP )

24 ~ 2,400 rpm

Top

本公司保留因技术需求，随时更改内容及文字之权利

GV-1600重要诸元GV-1200GV-1600盘面直径最大旋径最大车削直径最大车削长度最大加工件重量

Ø 1,250 mm	Ø 1,600 mm
Ø 1,600 mm	Ø 2,000 mm
Ø 1,350 mm	Ø 1,800 mm
1,300 mm
5,000 kg	8,000 kg

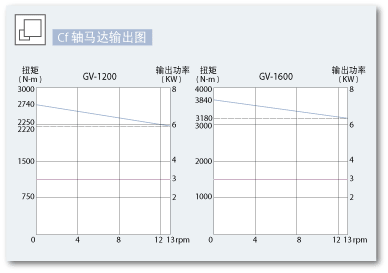

Cf-轴GV-1200GA-1600Cf 轴马达马达马力Cf 轴最大转速Cf 轴最大扭矩

FANUC α 12 / 3,000 i
3 kW ( 4.1 HP )
13 rpm	9 rpm
2,740 N-m	3,840 N-m



终极切削能力工件主轴输出

Top

动力刀具主轴Ø 90 mm 大直径 NN TYPE 高精密滚柱轴承，具备高刚性、损耗率低等优异特性利用齿轮箱与皮带轮减速机构，于低速区间可提供高扭力输出之铣削加工能力。

最高转速 : 2,400 rpm

全马力转速 : 450 rpm

最高输出扭力 : 233 N-m

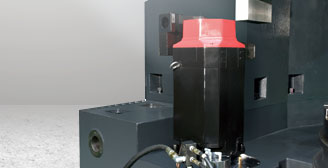

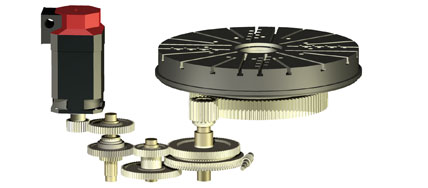

工件主轴主轴马达采用 FANUC α40/6,000i 广域马达，拥有 45 kW ( 30分 ) 之大功率输出，并提供高于一般马达 2 倍之高扭矩值，广域马达可于一般马达之 1/2 转速时即达到全马力输出，能在较低转速作业区间提供重切削能力。轴承采用高刚性、高旋转精度之交叉滚子轴承，可承受高径向负荷、轴向负荷及力矩负荷，确保长时间重切削情形下的加工精度，并有效延长机台的使用年限。标准高减速比、高扭力之两档齿轮变速箱，搭配 α40/6,000i 主轴马达，提供重切削所需之充沛动力输出。极致性能 C 轴 ( 选用 )选配 Cf 轴结合碟式煞车系统提供同级机种刚性最强的 C 轴功能。Cf 轴采蜗杆蜗轮传动系统，传动效果精确，背隙调整容易，最小分割精度达 0.001?结合动力刀塔，Cf 轴及碟式煞车系统可提供钻、铣、攻牙等复合功能，包括圆柱及极座标插补之轮廓加工本车床之 FANUC 伺服马达拥有每转 100 万脉波的超高解析度信号及 3,840 N-m ( GV-1600 )，2,740 N-m ( GV-1200 ) 最大扭矩，工件加工精度较 Cs 轴 ( 由主轴驱动 ) 车床优异甚多
