用途

        该蝶阀是我三参照与选用国外先进技术，克服原先产品存在的不足部分，精心研制出的新一代产品，外观造型线条清晰，棱角分明，简洁美观，该阀改善了结构工艺，根据受力情况，分布全理，密封性能经久耐用，启闭轻巧。选用不同的零部件材质，可适用于不同的介质及温度。广泛应用于给排水、消防、暖通及工业自动华管道等。

   蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

结构：主要由阀体、阀杆、碟板和密封圈组成。阀体呈圆筒形，轴向长度短，内置碟板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

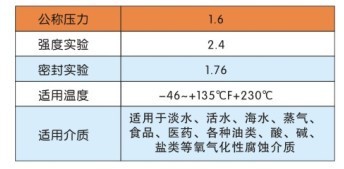

主要性能参数及规范

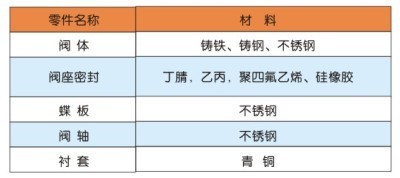

主要零件材料

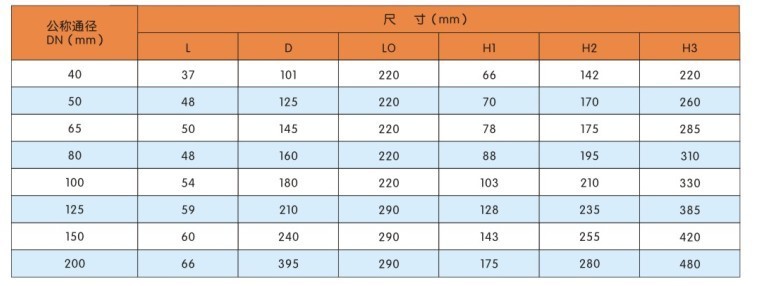

主要外形尺寸

 内蒙古呼蒙特阀门制造有限责任公司是原机械工业部定点生产各种高中压阀门的专业中型企业，中国阀门行业的骨干。工厂占地面积3万平方米，资产总额6000万元，职工千余人。
    企业经过四十年的不断发展，集中了雄厚的人力资源。培养和造就了一大批技术精湛的技术工人，经验丰富的工程技术人员，能应用现代化管理技术的管理人员。
    企业下设精密铸造、锻造、机械加工、热处理，装配等车间，拥有对阀们产品的开发、设计、生产、安装和服务的综合设置功能。形成了生产过程配套完整，生产设备精良，工艺技术水平较为先进，计量、检验和实验手段齐全，年生产各种高中压阀门2000余吨的规模。

    企业通过坚持不懈的努力，形成了一套完整科学的企业管理规范和运行有效的质量保证体系，从而保证了产品的可靠性和安全性。八十年代中期企业被中石化首批列入“替代进口”、GB、JB、国产化阀门产品资源供方成员厂家，同时进入全国及企业，并通过了ISO9002国际质量体系认证。
    企业生产的“呼”字牌GBJB高中压阀门产品有3000多个规格。主要产品有：闸阀、截止阀、止回阀、球阀、蝶阀、节流阀、柱塞阀、平稳阀。其中：两个系列，八个规格的锻钢截止阀创自治区（省）优质产品。
    四十年来企业为国家的石油，化工，电力，冶金，热力，煤气，医药，食品等行业提供了大量的各种高中压阀门产品，产品出口欧、亚等9个国家。同时为国内大多数化工、化肥企业的引进装置配套了按API、ANSI、JIS、DIN、BS等标准生产的替代进口阀门产品。研制出了耐无机化物等强腐蚀介质要求的特种N8、N9材质的阀门产品。开发了低碳不锈钢、超低碳不锈钢、高温钢、哈氏合金、蒙乃尔合金等不同材质的高参数阀门产品。
    企业坚持依靠自身力量，加大科技投入，为用户生产更优质的产品，提供更优良的服务。
