主要特点:

1、采用单按键触发控制显示锂电池电量,以格度方式显示

2、单按键控制逻辑如下:

A:芯片上电默认微功耗休眠待机,平时无操作无显示时都进入休眠微功耗状态

B:点按4灯显示当前电量/显示10秒后自动关闭/也可再点按直接关闭显示

C:点按按键时,当前电量显示方式如下：

  (1):低于3.1V:   led1 呼吸灯效果闪烁

   (2): 3.1V-3.30V: led1长亮

   (3): 3.30-3.60V: led1、led2 长亮

(4): 3.60V-3.9V: led1、led2、led3 长亮

   (5): 3.90-4.20v: led1、led2、led3、led4 长亮

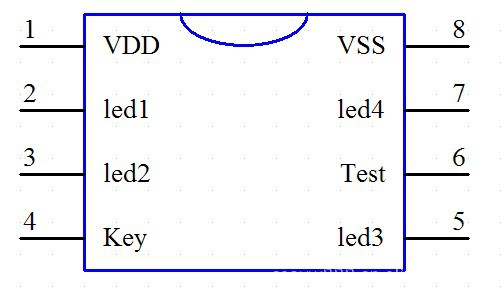

二、IC引脚功能说明
