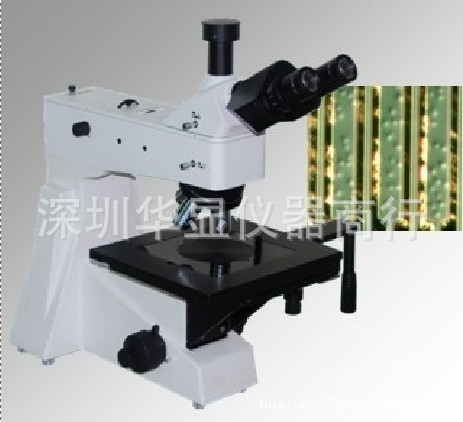

HXJ-201DIC微分干涉相衬显微镜

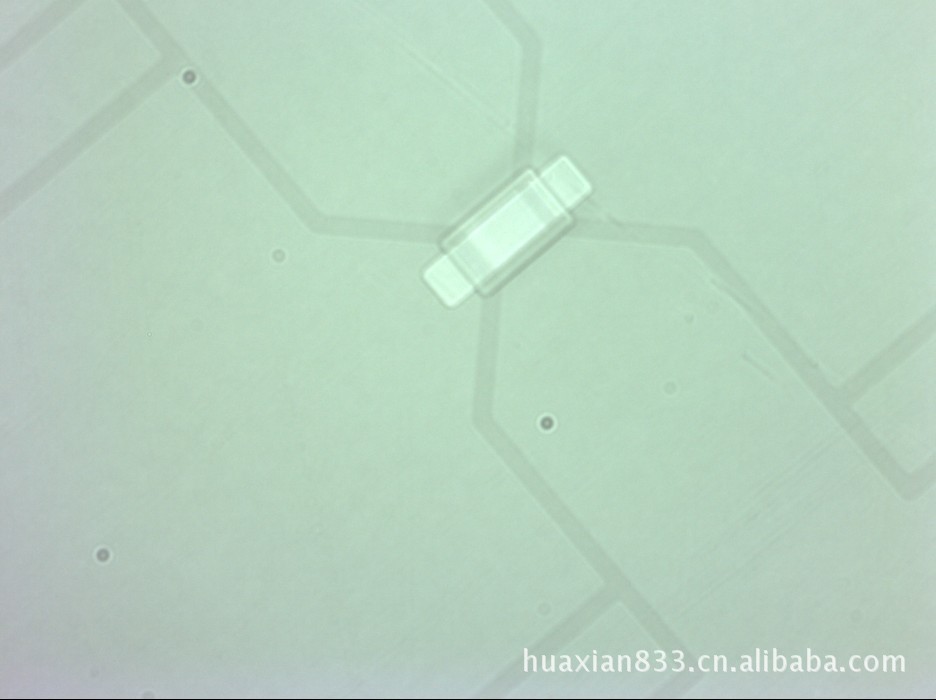

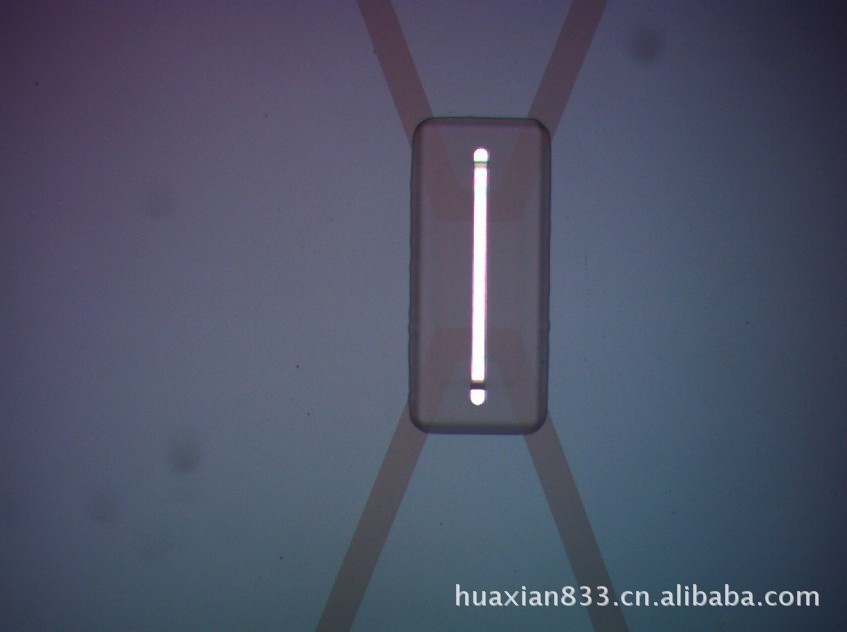

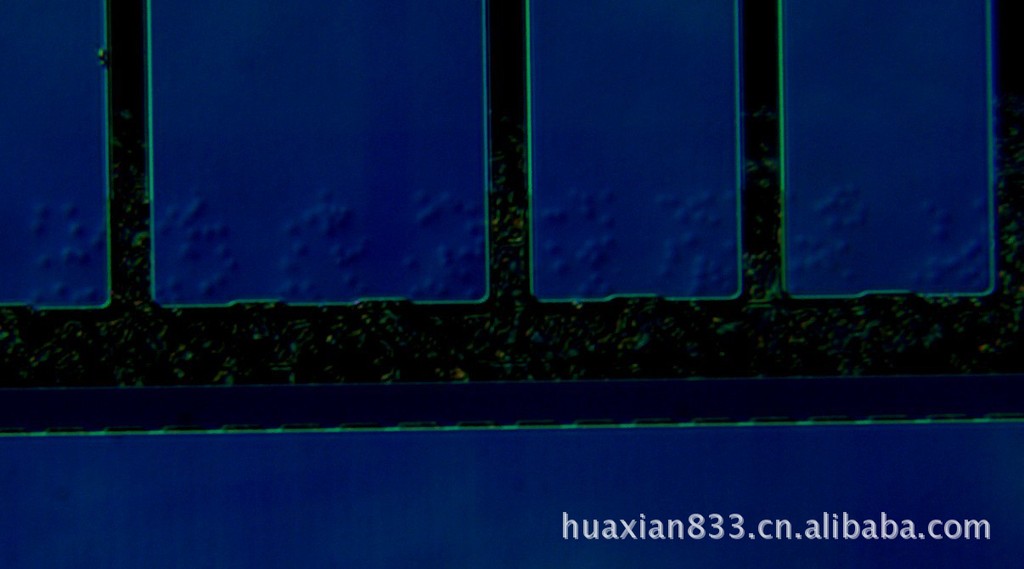

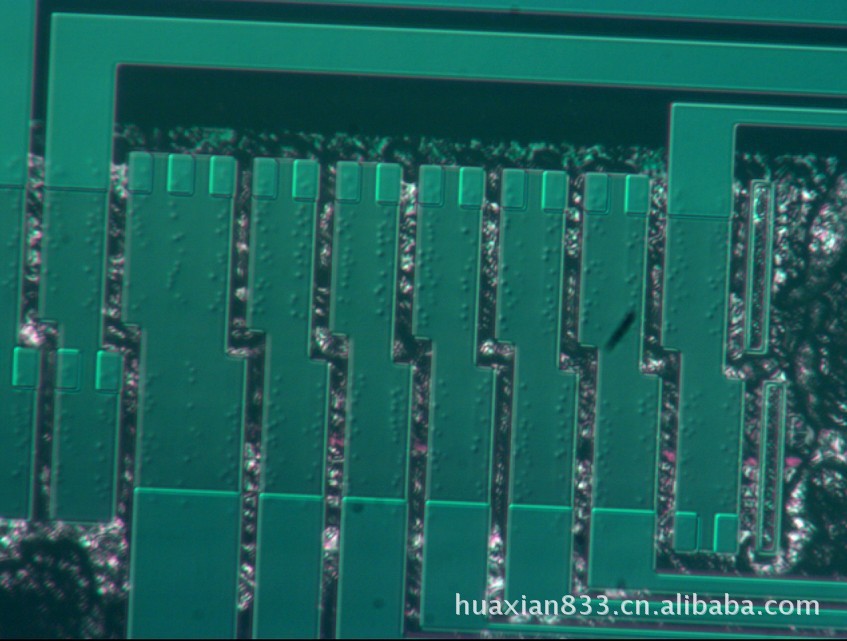

HXJ-201DIC大平台正置微分干涉相衬金相显微镜适用于TFT/TP工艺检测的显微观察。配置落
射DIC观察系统与透射照明系统、无限远长距平场消色差物镜、大视野目镜和偏光观察装置，具
有图像立体感且清晰、造型美观，操作方便等特点，配置高清工业相机，可选配拍照存储，尺寸
测量分析 ，图像合成等软件运用。
产品特点
★ 采用优良的无限远光学系统，可提供卓越的光学性能。
★ 紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。
★ 大行程机械移动载物平台，适合于大试样显微观察或多试样快速检测。
★ 模块化的功能设计，可以方便升级系统，实现偏振观察、微分干涉相衬观察等功能。
★ 符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
标准配置

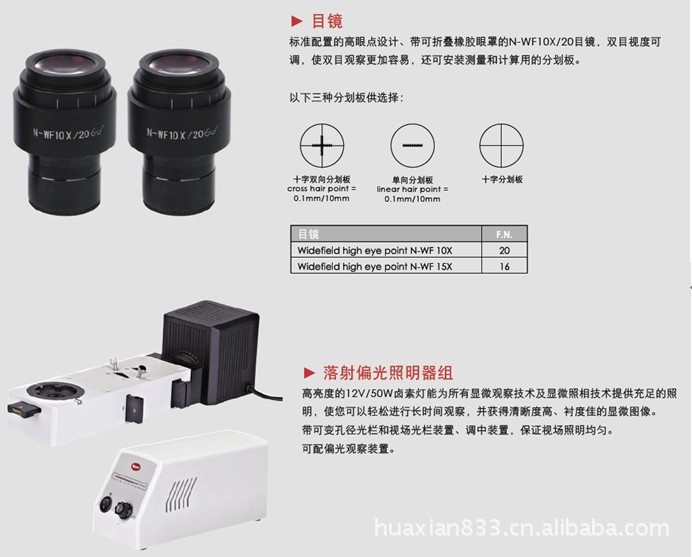

目镜 | 10X平场大视野目镜，视场数Ф18mm | ||

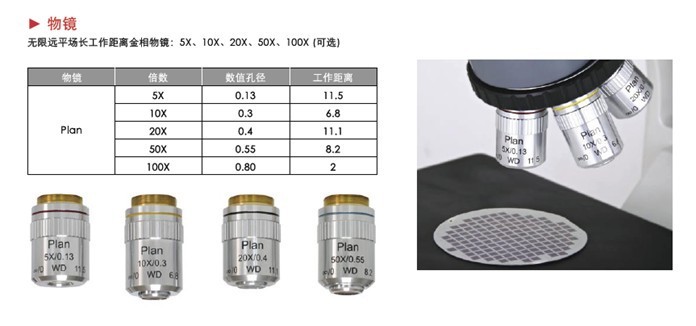

物镜 (无限远长工作距离平场消色差物镜) | 放大倍率 | 数值孔径 | 工作距离mm |
5X | 0.12 | 26.1 | |
10X | 0.25 | 20.2 | |
20X | 0.40 | 8.8 | |
目镜筒 | 30°倾斜，双目瞳距调节范围：53~75mm | ||
调焦机构 | 粗微动同轴调焦, 微动格值:0.8μm,粗动松紧可调, 带锁紧和限位装置 | ||
转换器 | 五孔转换器 | ||
载物台 | 机械式，尺寸：280mmX270mm 移动范围：横向（X）204mm，纵向（Y）204mm | ||
偏光装置 | 起偏振器，可360度旋转，可推拉切换 | ||
检偏振器，可推拉切换 | |||
照明系统 | 12V50W卤素灯，亮度可调 （选配LED透射照明系统） | ||
DIC观察系统 | 10XDIC微分干涉调节组 | ||
20XDIC微分干涉调节组 |
选配件
名称 | 类别/技术参数 | ||
目镜 | 分划10X(Φ22mm),格值0.1mm/格 | ||
物镜 | 放大倍率 | 数值孔径 | 工作距离（mm） |
40X | 0.60 | 3.98 | |
60X | 0.75 | 1.22 | |
80X | 0.80 | 1.28 | |
100X（干式） | 0.85 | 0.40 | |
载物台 | 机械式，尺寸：280mmX270mm，移动范围：横向（X）204mm，纵向（Y）204mm | ||
CCD接头 | 0.5X | ||
1X | |||
0.5X带分划尺,格值0.1mm/格0.5X with piding 0.1mm/Div |
导电粒子检测显微镜BA310Met
HXJ-310Met是一款高倍放大，高清成像的光学显微镜。广泛运用于
LCM/TFT/TP工艺检测，拥有较长物距以及完整偏光系统，光纤照明

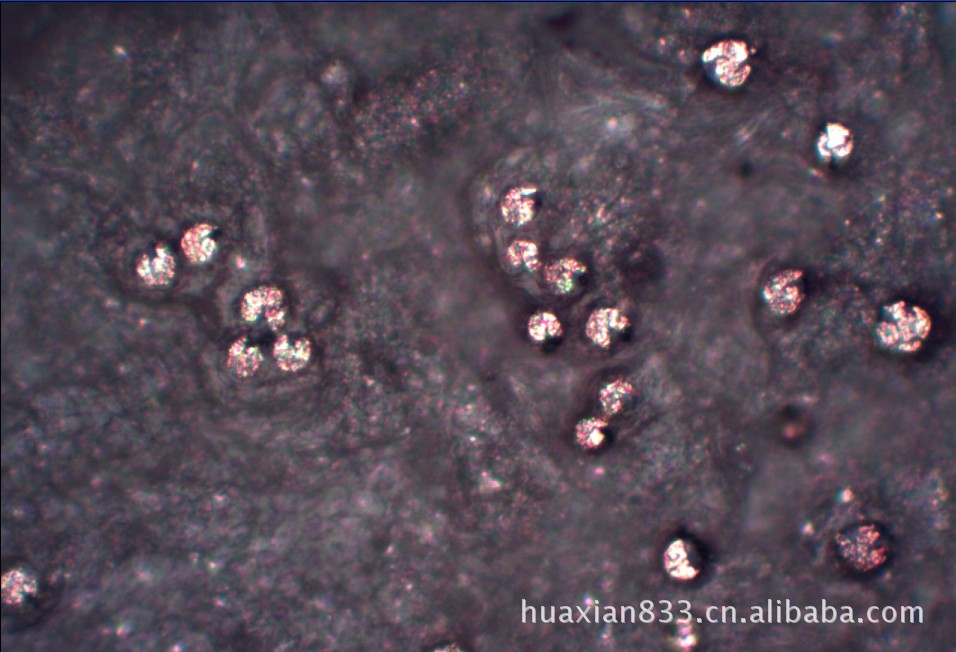

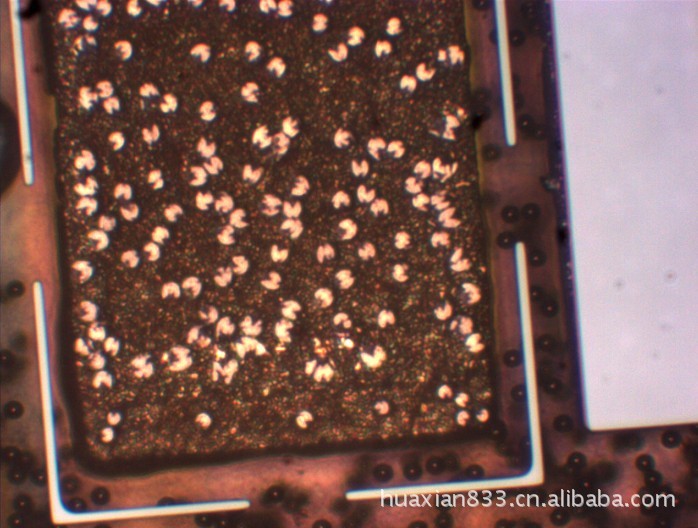

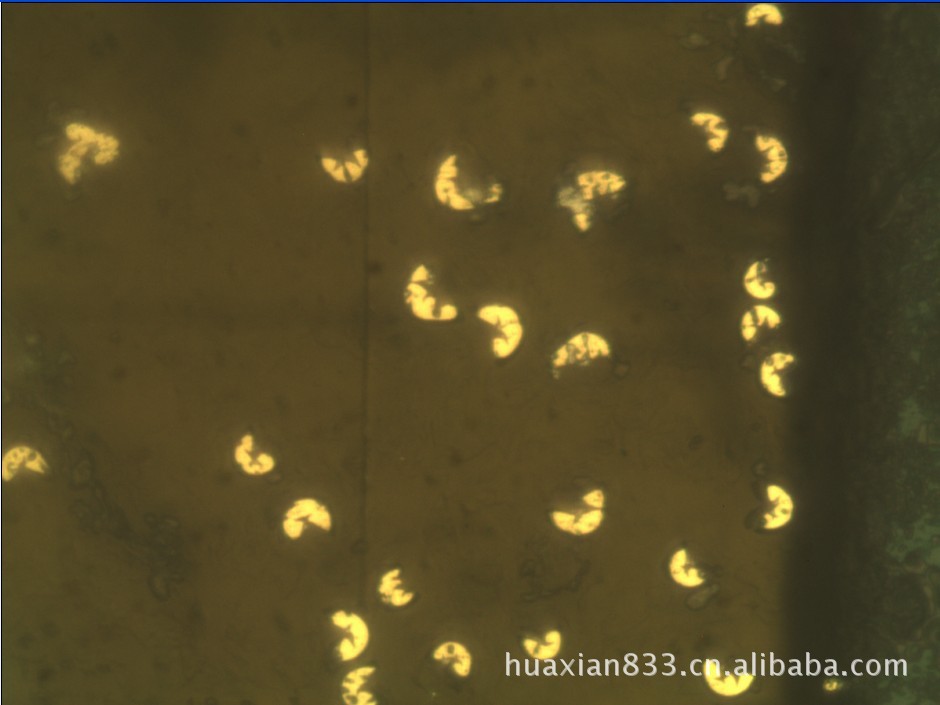

系统，在粒子压痕观察检测，电容屏测量中能够获得高景深观察，图
像更为清晰，细腻。配置高清VGA工业相机及品牌显示器，无需电脑
主机，轻松获得图像图像存储以及数据测量，操作简便快捷。
特点:
机械载物台：硬膜涂层表面，防腐、耐磨，面积140X135mm，
行程76X50mm，粗微同轴。调查焦行程为30mm，
微调格值0.002mm，以保证充足的操作距离。（可加大移动行程）
附加件：HXJ-310Met拥有良好的扩充升级空间，不仅具备传统金相
显微镜观察功能，还能进行显微摄影、摄像功能，偏光观察功能。
防霉设计：防霉结构设计及加工过程的防霉处理，确保高温高湿环境
下新产品使用性能的稳定性，并延长显微镜及其物镜的使用寿命。
