概述
GDD型泵是管道式安装的立式单级(单吸或双吸)清水离心泵，由于采用了低转速电机，大幅度降低了运行噪音及振动，延长了轴承及其易损件的使用寿命。本型泵效率高，己获得中国节能产品称号。
广泛应用於工农业给排水、自来水加压、高层建筑生活供水以及中央空调、暖气循环系统中冷冻水及暖水的输送。
输送介质
主要供吸送清洁的、无腐蚀的清水及物理化学性质类似水不含固体颗粒或纤维的液体。
性能范围
性能1450r/min 980r/min
流量3.5-2340m3/h
扬程5-71m
功率0.55-200kW
工作条件
最高工作温度：0-105℃
最大工作压力：1.6Mpa
泵说明
采用专门设计制造的低转速低噪声电动机驱动，电机和叶轮等转动部件作了平衡试验，特别适用於对环境噪音要求高的场合。该型泵功率在30kW以下的泵的叶轮直接安装在电机加长轴上，37kW以上的泵采用夹式联抽器与电机连接。拆开泵盖和叶轮时不需拆卸吸进和排出管路即可更换密封和叶轮。
出水口处于同一轴线上，而且口径相同，可以象阀门一样安装在管路上，安装方便简单。
旋转方向
从电机往泵方向看，水泵为顺时针方向旋转。
配 置
电动机配用特别设计的Y型加长轴立式低速低噪声电机，装夹式联轴器为标准Y型电机，在尺寸上和功率等级上符合IEC和DIN42673标准，运行平稳、安装方便。
电机参数
防护等级：IP44
绝缘等级：E
标准电压：380V
▲客户如对电机有特殊要求，在订货时提出。
型号意义说明
GDD 100-50 A B
GDD-低转速低噪声泵
100-泵吸入口径100mm
50-泵设计点扬程50mm
A-同型号叶轮直径第一次切割
B-同型号叶轮直径第二次切割
主要零件和结构图
序号零件材料
1泵体铸铁
2叶轮铸铁/铸铜
3下轴承铜合金
4泵盖铸铁
5上轴承合金
6机械密封石墨/碳化硅
7立式电机
8电机座铸铁
9联轴器铸铁
10轴2Cr13

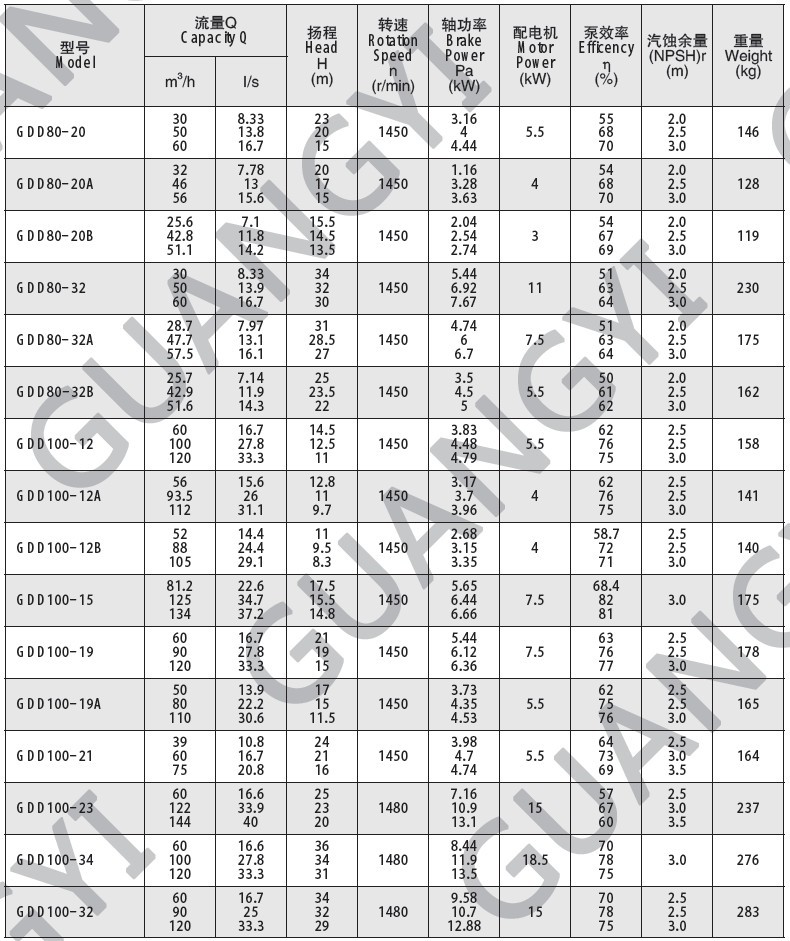

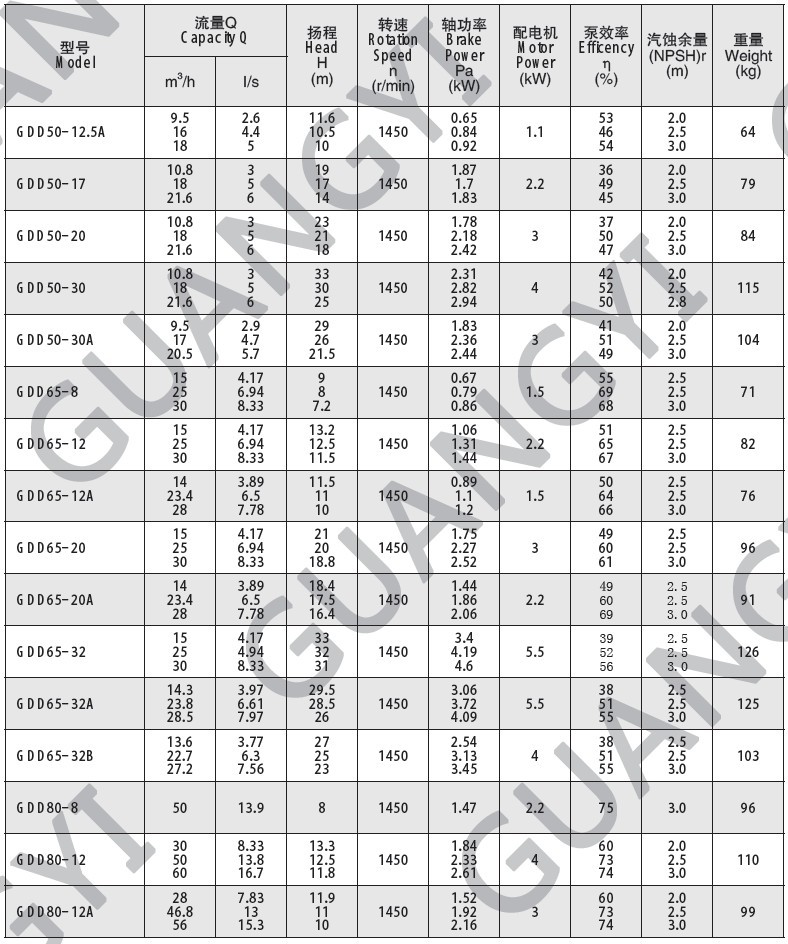

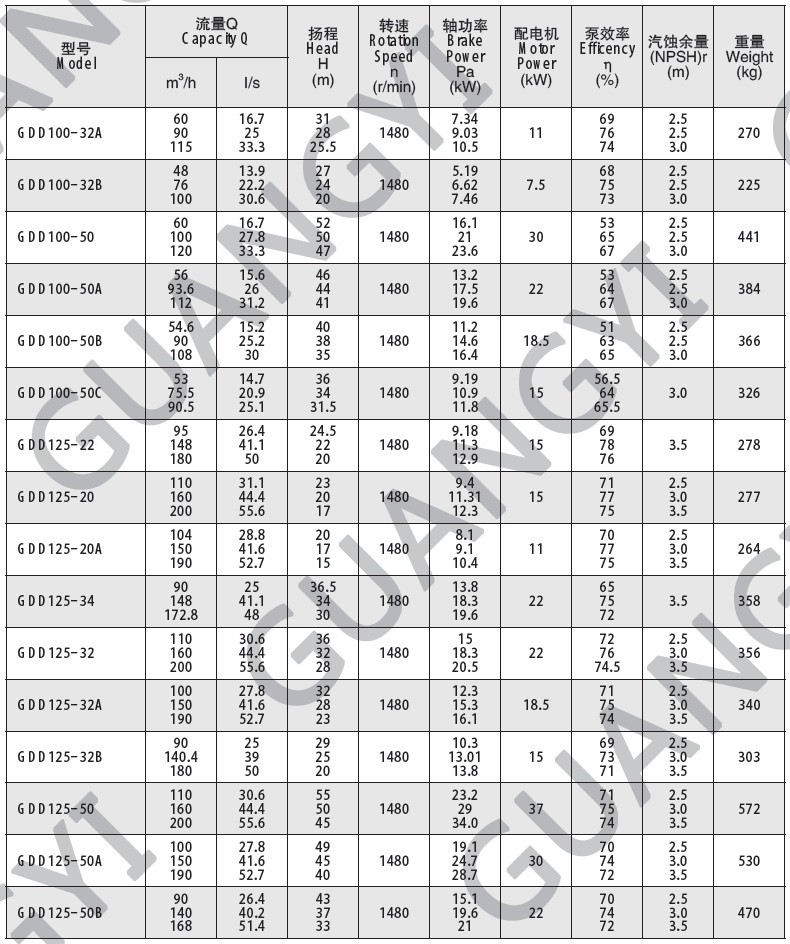

性能表
外形及安装尺寸
基于篇幅限制，GDD泵尺寸请咨询我们
安装
▲安装前检查管路系统及泵体应清除固体硬物，以免损坏叶轮或堵塞流道，影响泵的性能。
▲安装时管路重量不允许加在泵上，以免泵变形，影响正常运转。
▲在泵的进出口管路上安装调节阀，并在泵进出口法兰上装上压力表，以控制泵在额定工况内运行，确保泵的正常运行。 (出口压力-进口压力=泵扬程)。
▲排出口如装单向阀门应装在闸阀外面。
1. 进口球阀
2. 直短管
3. 挠性橡胶接头
4. 橡胶隔振垫片
5. 底板
6. 挠性橡胶接头
7. 直短管
8. 出口闸阀
