【新款tq2416开发板+7寸触摸屏】arm9开发板，代替S3C2440

  S3C2416是低功耗、高性能、低成本的SAMSUNG ARM9（ARM926EJ）处理器， 最具性价比优势的芯片，S3C2440最的替代者。

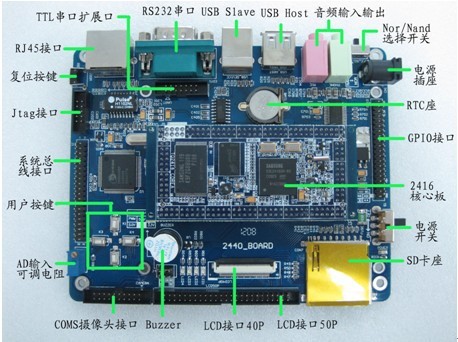

tq2416与tq2440硬件对比图

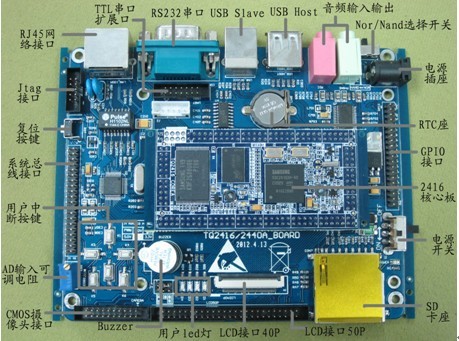

硬件资源介绍

u 电源接口

请一定注意输入电压不要大于7V，TQ2416标配的电源适配器是5V供电。在不清楚适配器输出电压时，请向适配器的供应商确认输出电压或自行用电压表测试输出电压；以防止因为输入电压过高而导致开发板出现损坏的情况。

注意：请尽量使用天嵌科技提供的标配电源适配器或其他稳定的5V供电源。

u SD/Nand选择开关

当从SD卡启动时，请在开发板开机前将该开关拨到远离绿色接口的地方。

当从Nand Flash启动时，请在开发板开机前将该开关拨到靠近绿色接口的地方。

u 音频输入输出接口

TQ2416提供的音频接口完全按照标准接口提供，绿色为音频输出接口，红色为音频输入接口。

u USB接口（USB Host和USB Slave）

在TQ2416开发板中有两个USB接口，一个是USB A口（开发板上面的USB_HOST接口，作为HOST使用，主要用于接U盘，USB摄像头等设备）；另外一个是USB B口（开发板上面的USB_Deive接口，使用标配的USB延长线，连接到PC，用于传输数据）。

当使用USB下载功能时，需要连接标配提供的USB延长线到开发板和PC直接。

建议，当下载完毕后，请及时把USB线拔掉。

u RTC备份电池

默认出厂是安装了电池的，如果遇到快递公司或国家邮政法规规定不让邮递电池时，出厂就没有安装电池。

u 串口接口（串口0（RS232）和三个串口扩展接口（3.3V电平））

串口在TQ2416开发板的使用中是非常重要的接口之一，TQ2416可以通过它用PC和开发板直接进行交互操作、传输数据、完成调试等。

TQ2416开发板提供的标配串口线是直连串口线，在使用开发板时请把串口线的一段接开发板的串口接口，另外一端接PC的串口接口，然后就可以通过串口进行交互等操作了。

三串口扩展接口引出的串口的TX和RX引脚均是3.3V电平，如果需要使用232电平，请扩展MAX3232或者SP3232EEN芯片转成232电平。

u 网卡接口（RJ45网络座子）

TQ2416开发板提供了100M网卡接口。在启动操作系统后，接上网线就可以进行上网等操作；在uboot的下载模式下面可以使用TFTP下载数据到开发板。

u 复位按钮

硬件重启开发板时使用。

u Jtag接口

在TQ2416开发板中，Jtag的用途是当Nand Flash中没有uboot时，使用它烧写uboot进去；或者是进行仿真时使用它。

使用时请接上TQ2416提供的Jtag板到开发板的Jtag接口和PC的并口接口，然后再使用Jtag软件进行烧写或仿真操作。

说明：当不使用Jtag烧写时，请拔掉Jtag线。

u 系统总线接口

引出了数据总线和地址总线等，详细管脚定义请查看光盘配套的原理图。

u 用户按钮

使用中断功能的4个用户按钮。

u AD输入测试电阻

在Linux或无OS中可以测试ADC接口（AIN2管脚）。

u Camera接口

说明：TQ2440是camera接口，TQ2416是GPIO接口

在接camera时，请把镜头侧对外。

u 蜂鸣器（PWM控制）

使用PWM控制的蜂鸣器。

u 蜂鸣器/LCD电压选择接口

打开或关断蜂鸣器的电源，选择LCD供电电压。

u 用户LED灯

使用GPIO口控制的LED灯。

u LCD接口（LCD接口1和2）

在接LCD接口时请注意排线接口的定位方向，请不要接反了。

说明：这两个接口是使用的相同的数据线和控制线，唯一不同的是一个是FPC接口而另外一个是插针形式的接口。

注意：在使用东芝屏的时候，请注意不要碰到LCD驱动板背后的高压包了，虽然天嵌科技已经对高压包的高压输出脚打胶隔离了，但是可能会被电到，造成不必要的麻烦。

u SD卡接口

接SD卡时，接口面朝下插入即可，支持SD卡和SDHC卡；当启动选择开关拨到SD卡启动时，可以选择从SD卡启动。

u 电源指示灯

正常开机后，将会点亮红色的LED灯。

u 电源开关

控制着整个开发板的供电，需要开机时请拨动该开关到靠近电源指示灯的方向，关机时拨动该开关到反方向。

u AT24C02

IIC接口的EEPROM芯片，用于测试IIC接口。

u GPIO接口

不光包含GPIO口，还包含了AIN0到AIN3、SPI、IIC等接口。

 套装LCD简介

·液晶屏品牌：群创
·尺寸：7.0寸
·显示面积：152.4（H）mm×91.44（V）mm
·显示颜色：16.7兆色
·分辨率：800（H）×480×RGB（V）
·功耗：0.825W(典型值）
·对比度：300:1
·亮度：320cd/m2（流明）
·使用温度：-30℃到85℃
触摸屏介绍
·触摸屏使用次数：超过100,000次
·响应时间：≤10ms
液晶驱动板介绍
·驱动板自带两个接口：40pin的0.5间距的薄膜线接口和50pin的2.0间距的插针接口；
·提供5V供电，LED背光
·提供接口部分的原理图，方便您的使用.
·LCD驱动板的尺寸：111mm（V）×178mm(H)

  软件资源

    TQ2416配套的内核为Linux-3.1版，Qt为Qt-4.5版，配合天嵌科技提供的PDA的测试程序实现了PDA的功能。

   天嵌科技提供的Qt-4.5的源码解决了使用EABI-4.3.3的编译器编译后不支持大于640×480分辨率的显示的bug；同时提供了移植的编译脚本。

TQ2416提供了WinCE6.0的BSP包，配合天嵌科技提供的PDA的测试程序实现了PDA的功能。

发货套装清单
