【ZZY自力式压力调节阀，波纹管调节阀，气动调节阀，单座调节阀】价格_厂家

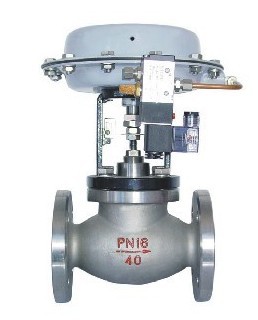

ZZY自力式压力调节阀，波纹管调节阀，气动调节阀，单座调节阀

1台起批

￥1700.00

中国温州

产品属性

图文详情

品牌推荐

品牌/型号

正光/ZZY

零部件及配件

执行器

驱动方式

自力式

类型(通道位置)

直通式

形态

球式

密封形式

硬密封型

标准

国标

品牌

正光

加工定制

是

材质

碳钢

型号

ZZY

公称通径

50（mm）mm

连接形式

法兰

压力环境

常压

适用介质

水,蒸汽,油品

流动方向

单向

工作温度

常温

ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。该产品的最大特点就是能在无电、无气的场所使用，同时又节约了能源。压力设定期在一定范围内随意可调。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀内件形式：ZZYP(单座自力式压力调节阀)；ZZYM(套筒自力式压力调节阀)；ZZYN(双座自力式压力调节阀)。用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通(一般场合)、长颈(压力调节范围大)、散热(温度350～550℃)。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。ZZY型自力式压力调节阀采用快开流量特性，动作灵敏，调节精度高(误差≤10％)；该阀占据空间小(相对于重锤式减压阀)，调节简易，因而它广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、液体及蒸汽的减压、稳压(用于阀后调节)。或泄压、稳压(用于阀前调节)。

□ZZY自力式调节阀结构与原理

ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一

图一a、用于控制阀后压力的调压阀，阀作用方式为压闭型。
其作用原理如下：
介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压的目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度减少，直至阀后压力下降至设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加大，直至阀后压力上升至设定值为止。

图一b、用于控制阀前压力的调压阀，阀作用方式为压开型。
其作用原理如下：
介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。

□ZZY自力式调节阀主要零件材料：

零件名称	材料
阀体	ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9、0Cr18Ni12Mo2Ti(堆焊Stellite)、PTFE
阀座	1Cr18Ni9、0Cr18Ni12Mo2Ti(堆焊Stellite)
阀杆	1Cr18Ni9、0Cr18Ni12Mo2Ti
橡胶膜片	丁腈、乙炳、氟、耐油橡胶或0Cr18Ni9Ti
膜盖	Q235、Q235涂PTFE
填料	聚四氟乙烯、柔性石墨

□主要技术参数及性能指标

公称通径DN(mm)	20	25		32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	5	8		12.5	20	32	50	80	125	160	320	450	630	900
额定行程(mm)	8			10		12	15	18	20	30	40	45	60	65
公称通径DN(mm)	20(或G3/4″)
阀座直径	2	3		4	5	6	7		8	9	10	12	15	20
额定流量系数KV	0.02	0.08		0.12	0.20	0.32	0.5		0.80	1.20	1.80	2.80	4.0	5
公称压力 PN	MPa			1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0
	Bar			16，25，40，64(63)/20，50，110
	Lb			ANSI：Class150、Class300、Class600
压力分段范围KPa	15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、(其它范围特殊设计)
流量特性	快开
调节精度	±5-10(％)
使用温度	-60～350(℃)(低于-60特殊设计) 350～550(℃)
允许泄漏量	Ⅳ级(硬密封) Ⅵ级(软密封) (GB/T4213-92)
减压比(阀前压力/阀后压力)			1.25～10(超过此范围特殊设计)

1、压力调节范围的确定：
压力调节范围的确定见上表，控制压力应尽量选在中间期附近，压力范围设定越小，精度越高，因此不要人为扩大压力设定范围。
2、对控制阀后的自力式而言，若阀前后压差比超过10这个范围，建议用多级减压阀或二个自力式串联(阀前压力小于0.8Mpa除外，例如指挥器操作式)。
3、公称压力若超过6.4Mpa，须特殊设计。
4、1kgf/cm2=100KPa。
