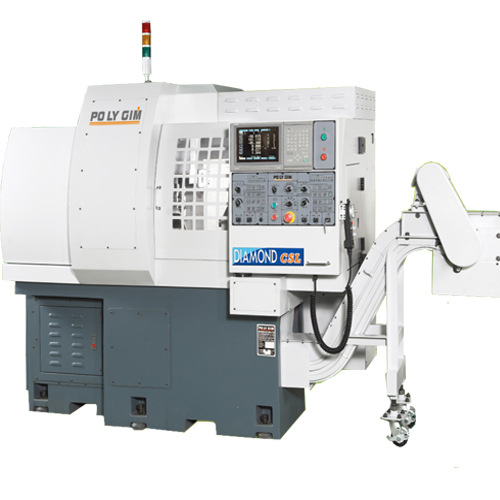

台湾宝丽金 金钻CSL系列12型双Y走心式自动车床 天一机械
項目 | 金鑽CSL 12-2Y | Y1(系統) | Y2(第二系統) |
|
加工範圍 | 最大加工外徑 | Ø12.7mm | |
一次開夾最大加工長度 | 150mm | |
最大鑽孔直徑 | Ø7mm | |
最大攻牙外徑 | M6 | |
工具系統 | 外徑刀具數 | 4 | 2 |
外徑刀具尺寸 | □10x10x100 | □10x10x100 |
內徑刀具數 | 5 | 5 |
內徑刀具尺寸 | 7 mm(ER11) | |
側銑刀具數 | 5 | |
側銑刀具尺寸 | 7 mm(ER11) | |
側銑刀具轉速 | 200~6000 rpm | |
360度旋轉動力刀具數 | | 6 |
360度旋轉動力刀具尺寸 | | 10mm(ER16)x3
7mm(ER11)x3 |
360度旋轉動力刀具轉速 | | 200~6000 rpm |
主軸 | 主軸內徑 | Ø13mm | |
主軸轉速 | 200~10,000 rpm | |
背主軸 | 背主軸內徑 | | Ø13mm |
背主軸轉速 | | 200~10,000 rpm |
背面加工最大鑽孔徑 | | Ø7mm |
背面加工最大攻牙徑 | | M6 |
快速移位 | A軸 | | 30m/min |
X1,Z1軸 | 30m/min | |
Y1軸 | 30m/min | |
X2,Y2,Z2軸 | | 30m/min |
馬達 | 主軸馬達 | 1.5 kw | |
背軸馬達 | | 1.5 kw |
Y1,Y2軸馬達 | 1.0 kw | 1.0 kw |
A,X1,X2,Z1,Z2軸馬達 | 0.75kw | 0.75kw |
B軸 | | 0.4kw |
側銑軸 | 0.4kw | |
切削幫浦馬達 | 1HP | |
潤滑油馬達 | 25w | |
機械尺寸 | 主軸中心高 | 1050mm |
重量 | 2580kg |
機械尺寸 | 2500 x 1200 x 1800 |
氣壓 | 空壓力 | 5kg / cm |
空氣量 | 10L / min |
