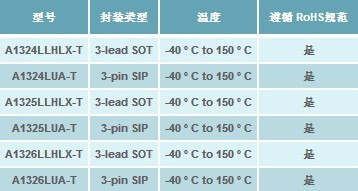

完整型号

A1324, A1325, A1326: 带模拟输出的低噪音线性霍尔效应传感器 IC

线性输出霍尔效应装置的新应用，如位移、角位和电流测量，都要求较高的准确性和较小的封装尺寸。Allegro® A1324、A1325 和 A1326 线性霍尔效应传感器 IC 专为满足上述两项要求而设计。这款装置不但具有温度稳定性，还可以提供微型表面安装封装 (SOT23W) 和超迷你通孔单列直插式封装。

这些成比例的霍尔效应传感器 IC 可提供与施加的磁场成正比的电压输出。它们可提供 50% 的静态供电电压输出。A1324/25/26 的出厂配置灵敏度分别为
5.0 mV/G、3.125 mV/G 和
2.5 mV/G。

凭借其各项特色功能，这些线性装置非常适合要求高准确度的汽车和工业应用，并确保能在 –40°C 到 150°C 的温度范围内正常工作。

各 BiCMOS 单片电路均整合可降低霍尔元件固有灵敏度漂移的霍尔元件温度补充电路、小信号高增益放大器、箝位低阻抗输出级和专有动态偏移消除技术。

这些装置可提供 3 引脚超迷你 SIP 封装 (UA) 和 3 引脚表面安装 SOT-23 型封装 (LH)。两种封装都为无铅产品，且采用 100% 雾锡电镀引脚框。

特色和优点

• 温度稳定的静态输出电压和灵敏度
• 输出电压与磁感应强度成正比
• 低噪音输出使准确度更高
• 温度循环后的精确恢复能力
• 成比例的满摆幅输出
• 较宽的环境温度范围:–40°C 到 150°C
• 不受机械应力影响
• 固态可靠性
• 更高的 EMC 性能，满足严格的汽车应用要求
