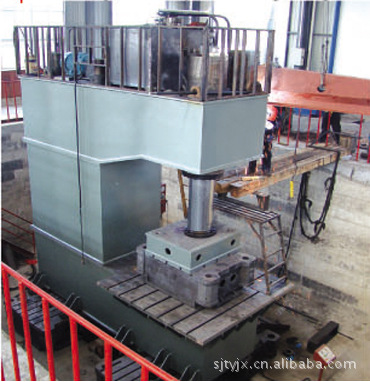

YJF41系列单柱校正压装液压机
1、采用计算机优化结构设计，C型单臂式机身结 构，刚性好，结构简单、操作方便。
2、整机采用钢板焊接，并经回火处理。
3、液压控制采用二通插装阀集成系统，动作可靠、使用寿命长、液压冲击小、并减少连接管理与泄漏点。
4、液压系统设有压力预泄装置，液压冲击小。
5、独立的电气控制系统，工作可靠、动作直观、维修方便。
6、采用按钮集中控制，具有调整、手动、半自动（半自动可分为定程单次和定压单次两种工艺）三种操作方式
7、滑块的工作压力、空载快速下行和慢速工进的形程范围均可根据工艺需要进行调整。
技术参数 | 单位 | YHL41系列 |
YHL41-10Ha | YHL41-16 | YHL41-25Ba | YHL41-40D | YHL41-63D | YHL41-100E | YHL41-160D | YHL41-250B |
公称力 |
| KN | 100 | 180 | 250 | 400 | 630 | 1000 | 1600 | 2500 |
液压最大工作压力 |
| Mpa | 20 | 26 | 21 | 25 | 25 | 26 | 25 | 25 |
滑块至工作台 | 校正 | mm | 450 | 450 | 430 | 510 | 550 | 500 | 650 | 580 |
压装 | mm | 630 | 630 | 630 | 710 | 800 | 800 | 1000 | 1000 |
滑块最大行程 |
| mm | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 |
滑块最大下行速度 |
| mm/s | 50 | 40 | ≥35 | 40 | 30 | 24 | ≥20 | ≥20 |
滑块最大回程速度 |
| mm/s | 80 | 100 | ≥85 | 80 | 70 | 50 | ≥80 | ≥70 |
工作速度 |
| mm/s | 25 | 20 | 17 | 20 | 15 | 12 | 10 | 10 |
|
| mm | ≥210 | 250 | 320 | 320 | 320 | 320 | 360 | 325 |
工作台有效尺寸 | 压装 | 长宽 | mm | 410x120 | 450x500 | 510x530 | 550x560 | 630x600 | 710x600 | 800x600 | 860x560 |
校正 | 长宽 | mm | 1000x180 | 1000x180 | 1250x200 | 1250x200 | 1600x250 | 2000x300 | 2000x250 | 2500x600 |
落料孔径 |
| mm | ￠140 | ￠160 | ￠180 | ￠200 | ￠200 | ￠200 | ￠200 | ￠150 |
机器外形尺寸 | 左右 | mm | -655 | 735 | 775 | 1250 | 1600 | 2000 | 2000 | 1100 |
前后 | mm | -1160 | 1355 | 1480 | ≥1650 | 1750 | 2000 | 2000 | 2000 |
高度 | mm | -2100 | 2160 | 2330 | ≥2377 | 2500 | 2650 | 2854 | 3350 |
电机功率 |
| kw | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 |
