AFN005N触控式多功能RGB LED控制系统

使用说明书:



本产品完整包装包括：控制器一台，遥控器一个(不含电池)，接插端子一个，说明书一份。在拆开包装使用前，请查实产品有没有存在运输过程所造成的损坏，如果出现损坏，请立即通知你的供应商并不要使用产品。

售后服务：从购买产品时间起，1年时间内按操作说明正常使用出现质量问题，本公司免费提供维修或更换服务。

由于不遵循此说明书说明和下列条款而致使产品损害的，供应商不负责由此引起的任何问题和缺陷，即使在质保期内，由客户承担维修费用。
本公司最大责任为更换同型号相同数量的产品。

1. 误操作造成的损坏，如没按照操作说明的误操作。

2． 私自撤除、维修、修改电路、不正确连接以及私自撤换芯片造成的损坏。

3.购买后由于运输、震荡、摔地进水造成的损失。

4.地震。火灾、洪灾、雷击自然灾害、环境污染和不正常电压造成的损坏。

5.储存在高温潮湿环境，离有害化学物质附近等不恰当维护造成的损坏。

6.产品已更新换代。

安全指

为了保证产品的完好状态和使用安全,请遵守此说明书上的指示和提醒。

注意！ 谨慎操作！请详细阅读安全注意事项：

1、 安装时尽量避免在雷区、强磁场和高压的区域。

2.确保接线正确牢固，以免短路损坏部件和触发火灾事故。

3、 请将控制器安装在通风良好的地方，以保证环境温度适宜。

4、 请检查控制器输入电压、开关电源（电源要配套恒压开关电源）是否符合产品要求，电源正负极定义是否和产品一致。

 5、 禁止带电接线，检查确认接线正确后，检查无短路，再通电！

 6、 如果发生问题，请勿私自维修。如果有疑问，请联系供应商。本说明书只适用于我司本型号产品，如有改动恕不另行通知。

产品简介

AFN005N多功能LED控制器是一款人体触感式通用型RGB控制器，采用目前最先进的PWM（脉宽调制）控制技术；可控制所有四线三回路（共阳极）LED全彩灯饰产品，具有64万种颜色的选择，和15种自动变化模式，广泛控制RGB LED灯条、LED模组等产品的灯光控制。

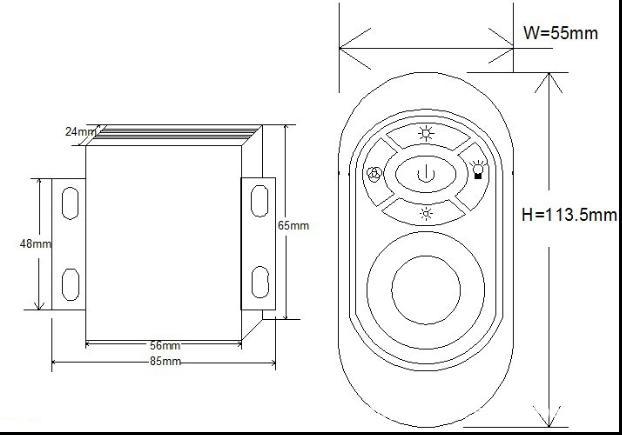

一：遥控器技术参数：

1：电源，AAA*3.

2: 外壳材料，ABS。

3：工艺处理，彩色印刷和UV光油。

二：控制器技术参数：

1：工作电压：DC12V/24V通用

2：输出控制：3路。

3：控制电流：每路6A。

4：连接方式：共阳连接。

5：无线电频率：433.92MHz

6：接收距离 :20M。

三：遥控器的按键功能定义：

1号键，开关机。

2号键，为模式按键，

3号键，为彩灯,白灯切换按键。

4号键，为亮度(速度)调高按键。

5:号键，为亮度(速度)调低按键。
