螺牙规格: 公制牙(Metric)、PG牙、G牙、NPT牙。
·产品材质: A.C.F部分采用UL认可之无卤素（Halogen-Free）尼龙PA66(防火等级UL94V-2)制成;(可定制UL认可的V-0防火等级尼龙原料);
B.D部分采用三元乙丙(EPDM)耐候橡胶制成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
·保护等级: IP68
·工作温度: 静态-40℃至100℃,或瞬间可耐热至120℃;动态-20℃至80℃，或瞬间可耐热至100℃.
·产品特性: 本款超高拉力90度弯角型的浪管盒接线头能依制定的出线角度固定浪管，并大大地减低弯曲所需的空间，还能防止浪管过度的弯曲所造成的破损或寿命缩短，以及能保护电缆线的弯曲部位。
本款高性能90度弯角防水尼龙浪管盒接头能完美地抗水压，是一款即使拉扯波纹管也能完全保持气密的产品。产品广泛地应用于移动式的自动化设备之防水、防油与气密的场合。
·颜色种类: 黑色、灰色，其它颜色可定做。

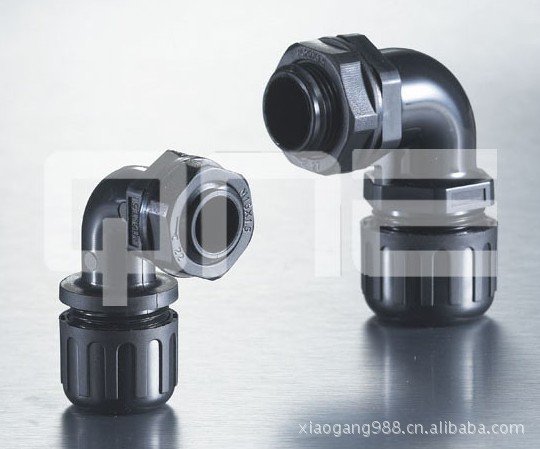

防水型90度弯角浪管接头（防水IP68，抗强拉力，材质环保）
适配软管
Accommodated Pipes
| 编号
Item.No. | 螺牙规格
Thread | 螺纹外径
AG Outer diameter(mm) | 螺纹长度
Thread Length
GL(mm) | 幅体最小通径 Body Min. L.D.
(mm) | 包装
Std.Pkg
(pcs) |
AD13.0 | EWTF-M16-13.0-ST | M16 x 1.5 | 16.0 | 10.0 | 10.7 | 50 |
AD15.8 | EWTF-M16-15.8-ST | M16 x 1.5 | 16.0 | 10.0 | 11.1 | 50 |
| | EWTF-M16-15.8 | M16 x 1.5 | 16.0 | 15.0 | 11.0 | 50 |
| | EWTF-M20-15.8-ST | M20 x 1.5 | 20.0 | 10.0 | 14.7 | 50 |
| | EWTF-M20-15.8 | M20 x 1.5 | 20.0 | 15.0 | 14.7 | 50 |
AD18.5 | EWTF-M16-18.5-ST | M16 x 1.5 | 16.0 | 10.0 | 11.0 | 50 |
EWTF-M16-18.5 | M16 x 1.5 | 16.0 | 15.0 | 11.0 | 50 |
EWTF-M20-18.5-ST | M20 x 1.5 | 20.0 | 10.0 | 14.7 | 50 |
EWTF-M20-18.5 | M20 x 1.5 | 20.0 | 15.0 | 14.7 | 50 |
AD21.2 | EWTF-M20-21.2-ST | M20 x 1.5 | 20.0 | 10.0 | 14.8 | 50 |
| | EWTF-M20-21.2 | M20 x 1.5 | 20.0 | 15.0 | 14.8 | 50 |
AD25.0 | EWTF-M25-25.0-ST | M25 x 1.5 | 25.0 | 10.0 | 19.2 | 50 |
EWTF-M25-25.0 | M25 x 1.5 | 25.0 | 15.0 | 19.2 | 50 |
AD28.5 | EWTF-M25-28.5-ST | M25 x 1.5 | 25.0 | 10.0 | 19.9 | 50 |
| | EWTF-M25-28.5 | M25 x 1.5 | 25.0 | 15.0 | 19.9 | 50 |
AD34.5 | EWTF-M32-34.5 | M32 x 1.5 | 32.0 | 15.0 | 26.2 | 20 |
AD42.5 | EWTF-M40-42.5 | M40 x 1.5 | 40.0 | 20.0 | 34.0 | 10 |
