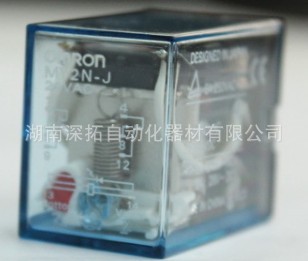

产品名称：欧姆龙直流继电器
头子型号：MY2N-J
底座型号：PYF08A-E
配套卡子：PYC-A1
升级版小型功率继电器，备有多种型号，适合各种顺序控制和功率应用。
额定值/性能
■额定值
●线圈额定值
| 额定电压 | 额定值电流（mA） | 线圈电阻（Ω） | 电感（参考值） | 动作电压（V） | 复位电压（V） | 最大容许电压（V） | 消耗功率（约） |
| 50Hz | 60Hz | Arm.OFF | Arm.ON | 额定电压的％ |
| AC | 6V | 214.1mA | 183mA | 12.2Ω | 0.04H | 0.08H | 80% max. | 30% min. | 额定值电压的
110% | 1.0～1.2VA(60Hz) |
| 12V | 106.5mA | 91mA | 46Ω | 0.17H | 0.33H |
| 24V | 53.8mA | 46mA | 180Ω | 0.69H | 1.30H |
| 50V | 25.7mA | 22mA | 788Ω | 3.22H | 5.66H |
| 100/110V | 11.7/12.9mA | 10/11mA | 3,750Ω | 14.5H | 24.6H | 0.9～1.1VA(60Hz) |
| 110/120V | 9.9/10.8mA | 8.4/9.2mA | 4,430Ω | 19.2H | 32.1H |
| 200/220V | 6.2/6.8mA | 5.3/5.8mA | 12,950Ω | 54.8H | 94.1H |
| 220/240V | 4.8/5.3mA | 4.2/4.6mA | 18,790Ω | 83.5H | 136H |
| DC | 6V | 150mA | 40Ω | 0.17H | 0.33H | 10% min. | 0.9W |
| 12V | 75mA | 160Ω | 0.73H | 1.37H |
| 24V | 36.9mA | 650Ω | 3.20H | 5.72H |
| 48V | 18.5mA | 2,600Ω | 10.6H | 21.0H |
| 100/110V | 9.1mA/10mA | 11,000Ω | 46.5H | 86.2H |
注1. 额定值电流、线圈电阻是线圈温度在+23℃时的值，公差为AC额定值电流+15%、-20%， DC线圈电阻±15%
注2. 动作特性是线圈温度在+23℃时的值。
注3. AC线圈电阻、电感为参考值（60Hz时）。
注4. 根据上述值测定了功率消耗点。当晶体管驱动时，请确认漏电流并根据需要连接泄放电阻。
接点额定值
| 项目 | 双极 | 双极 |
阻性负载
（cosφ=1） | 感性负载
（cosφ=0.4、L/R=7ms） | 阻性负载
（cosφ=1） | 感性负载
（cosφ=0.4、L/R=7ms） |
| 额定负载 | 额定负载5A，220VAC
5A，24VDC | 2A，220VAC
2A，24VDC | 3A，220VAC
3A，24VDC | 0.8A，220VAC
1.5A，24VDC |
| 负载电流 | 5A | 3A |
| 最大开关电压 | 250VAC,125VDC | 250VAC,125VDC |
| 最大开关电流 | 5A | 3A |
| 最大开关容量 | 1,100VA
120W | 440VA
48W | 660VA
72W | 176VA
36W |
| 最小容许负载 | 1mA,5VDC | 1mA,1VDC |
注. P 水平：λ= 0.1×10-6/操作，参考值
性能
| 接触电阻 | 50mΩ以下 |
| 动作时间 | 20ms以下 |
| 复位时间 | 20ms以下 |
| 操作频率 | 机械 | 18,000次/小时 |
| 电气 | 18,000次/小时 |
| 绝缘电阻 | 100MΩ以上（在500VDC） |
| 绝缘强度 | 线圈与接点间 | 2,000VAC，50/60 Hz 1分钟 |
| 与同极接点间 | 1,000VAC，50/60 Hz 1分钟 |
| 振动 | 破坏 | 10～55Hz，1.0mm双振幅 |
| 故障 | 10～55Hz，1.0mm双振幅 |
| 冲击 | 破坏 | 1,000m/s2（约100G） |
| 故障 | 200m/s2（约20G） |
| 周围环境温度 | –55℃～70℃（不结冰） |
| 周围环境湿度 | 35％～85％RH |
| 寿命 | 机械
（开关频率18,000次/小时） | AC线圈 | 40,000,000次以上 |
| DC线圈 | 80,000,000次以上 |
电气
（开关频率1,800次/小时） | 2极 | 400,000次以上（额定负载下） |
| 4极 | 160,000次以上（额定负载下） |
| 重量 | 约35g |
注. 上述值均为初始值。
