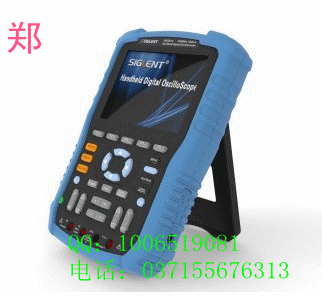

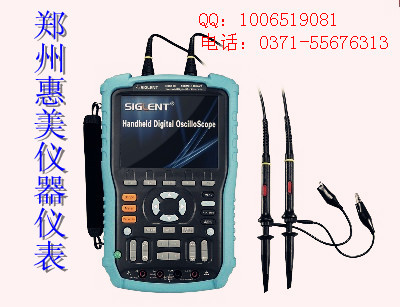

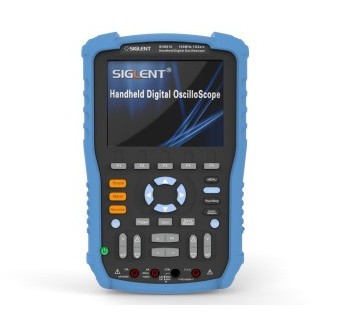

SHS800系列经济型手持示波表集示波器，万用表，记录仪(包括趋势图和波形记录仪)功能于一体，在继承了SHS1000系列稳定性 能的同时，采用全新包装，给用户带来不一样的视觉体验，是鼎阳科技为广大工程师量身打造的普及型野外测量仪器。示波器部分
型号
SHS806
SHS810
SHS815
SHS820
带宽
60MHz
100MHz
150MHz
200MHz
上升时间
≤5.8ns
≤3.5ns
≤2.3ns
≤1.75ns
输入阻抗
1MΩ±2％, 18pf±3pf
实时采样率
单通道 1 GSa/s ， 双通道 500 MSa/s
单通道 500 MSa/s
等效采样率
50GSa/s
存储深度
2Mpts
时基档位
5 ns/ p – 50s/ p
2.5 ns/ p – 50s/ p
扫描时基
100ms/ p ～ 50s/ p
垂直灵敏度
2mV/p – 100V/p(1-2-5 step)
垂直分辨率
8 bits
触发类型
边沿、脉宽、视频、
硬 件 频 率 计
6位触发频率计
接 口
USB Device, USB Host
数 学 运 算
+, -, * , /, FFT
示 波 器 趋 势 图
800K个点
万用表部分
最大显示位数
6000
项目
档位
精度
直流电压测量
60mV - 1000V
±1%±15digit
交流电压测量
60mV –750V
±1%±15digit
直流电流测量
60mV -10A
±1%±5digit
交流电流测量
60mV -10A
±1%±5digit
电容测量
40.00nF
±3%±10digit
400.0nF-400.0uF
±4%±5digit
电阻测量
600Ω - 60MΩ
±1%±5digit
通断测试
<50Ω
二极管
0V～2.0V
趋势图功能
1.2M个点
深存储波形记录
7M个点
测量模式
手动/自动
一般特征
界面显示
彩色TFT-LCD，320×234显示
供电方式
本机电池供电或外界直流适配器供电
电源
内置可充电锂电池：7.4V 5000mAh，电池工作＞3小时；外置直流适配器：100-240V 50/60Hz输入 9V 4A输出
机身重量
1.5Kg
机身尺寸
163.2mm×259.5mm×53.3mm
配件
无源探头二根，电源线，直流适配器、万用表笔
详细性能参数和技术指标请参照 《SHS800系列数据手册》
由于宣传需要，产品价格不能作为标准，详细价格请来电咨询商谈
