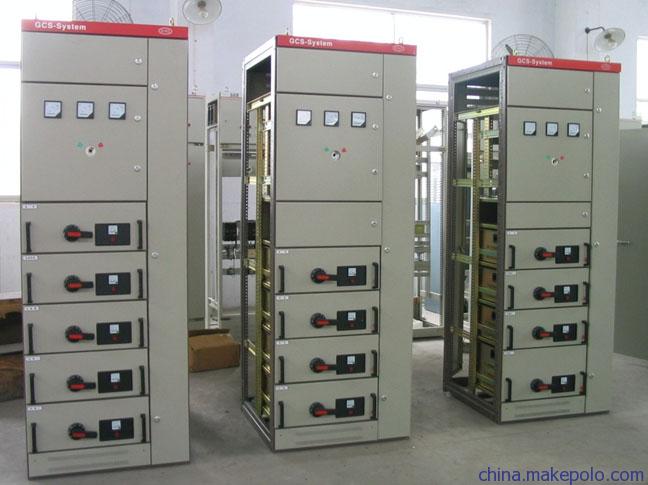

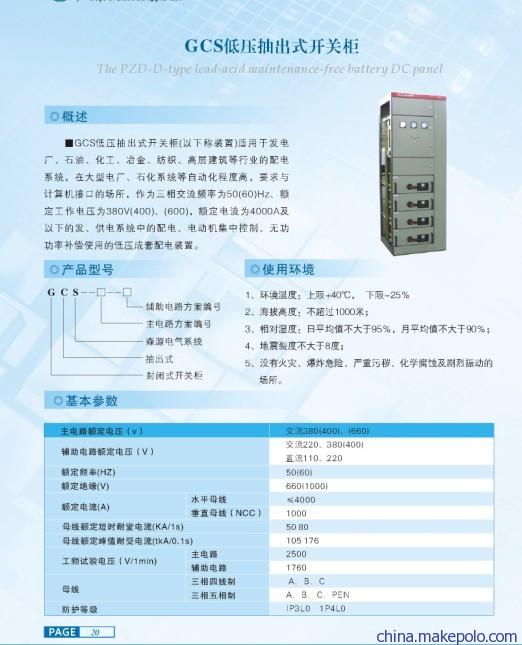

GCS低压抽出式开关柜

概述：

GCS 型低压抽出式开关柜是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的加速低压配电成套开关设备的更新换代，保护和弘扬我们民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部 GCS 型低压抽出式开关柜联合设计组完成设计和研制，目前在全国范围内已得到初步肯

定和选用。

适用范围：

该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电能转换、分配与控制用。在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电机控制中心等电力使用场合时能满足与计算机接口的特殊需要。该装置是根据电力部主管上级，广大电力用户及设计部门的要求， 该装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。我公司生产的 GCS 装置符合 IEC-1 《低压成套开关设备和控制设备》、GB7251 《低压成套开关设备和控制设备》、 ZBK36001 《低压抽出式成套开关设备》等标准。

使用条件：

周围空气温度不高于+40摄氏度，不低于-5摄氏度。24小时内平均温度不得高于+35摄氏度。超过时，需要根据实际情况降容运行。户内使用，适用地点的海拔高度不得超过2000m。周围空气相对湿度在最高温度为+40摄氏度时不超过50%，在较低

温度时允许有较大的相对湿度，如+20摄氏度时为90%，应考虑到由于温度的变化可能会偶尔产品凝露的影响。该装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。该装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。用户有特点要求时，可以与制造厂协商解决。

主结构特点:

1、主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和10mm和∮9.2的安装孔，内部安装灵活方便。

2、主构架装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。

3、 装置的各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。

 4、水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上下进出均十分方便。

功能单元：

抽屉层高的模数为160mm。其中1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。每台柜最多能安装11个1单元抽屉或22个1/2单元的抽屉。其中一单元以上抽屉才采用多功能后板。

抽屉进出线根据电流大小采用不同片数的同一规格式结构的插件。

1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件.

抽屉单元设有机械联锁装置。

装置特点:

装置转接的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。

母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。

MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化 • MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要。

装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆室内，使安装维修放便。

同一电源配电系统，可以通过限流电抗器匹配限制短路强度和要求。

抽屉单元有足够数量的二次插接件（1单元及以上为32对,1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
