| ◆产品简介 | ◆产品特性 | |
|  铝质修补剂用于各种金属铝、铝合金铸件的修补及各种铸件气孔、砂眼、裂纹、磨损、腐蚀的修复后，具有优异的机械性能，可进性钻孔、车牙、切削、砂磨及攻丝等各种机械加工。 |
●
粘接案例 1
|
| |
第一步：使用清洗剂擦拭，以清洁接着表面。 | 第二步：使用清洗剂擦拭，以清洁接着表面。 | |
|
| |

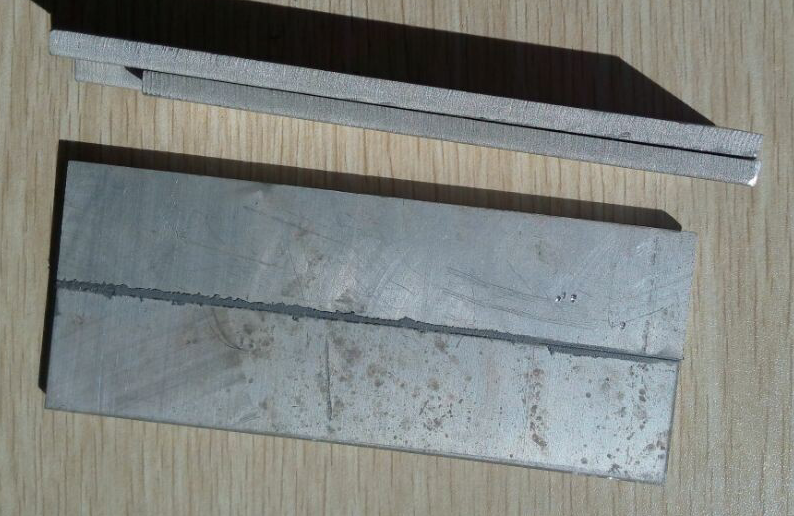

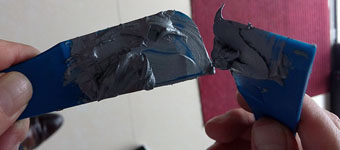

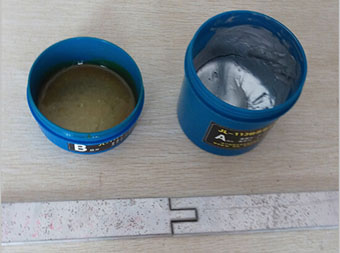

第三步：采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提高修复表面的粗糙度。 | 第四步：配比按A:B=6:1（重量比）或者A:B=4.5:1（体积比）搅拌均匀。混合至铁颜色均匀一致。 | |
|  | |

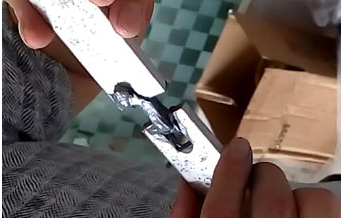

第五步：将混合好的修补剂涂抹在经处理过的基体表面，可以直接将铁材质粘接面涂胶。 | 第六步：涂抹时应用力均匀，需多层涂胶时，需对原涂胶表面进行处理后再涂抹。 | |
|  | |

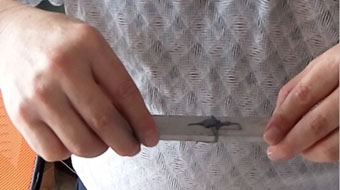

| 第七步：反复按压，保证材料与基体表面充分接触，以达到最佳效果。 | 第八步：完成粘接。此胶水固话时间比较长，8小时初步固话，24—48小时候达到最大强度。 | |

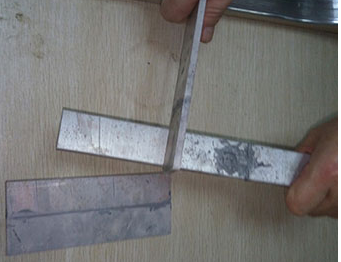

粘接效果：完全代替焊接效果 | ||

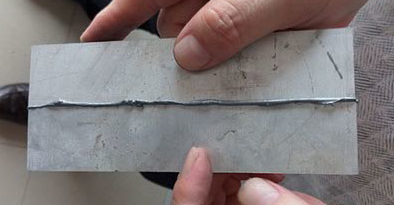

达到焊接效果 |

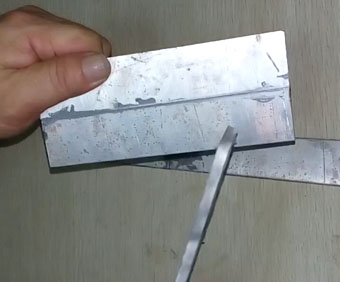

达到焊接效果 | |
●
产品特性
1、铝质修补剂是以改性高分子树脂为主体，以以铝粉为强化填充剂的聚合金属复合型冷焊修补材料，膏状，不流淌。
2、固化后具有优异的机械性能，可进性钻孔、车牙、切削、砂磨及攻丝等各种机械加工。
3、JL-113铝质修补胶主要用于各种铝、铝合金铸件的修补及各种铸件气孔、砂眼、裂纹、磨损、腐蚀的修复。
●
技术参数
| 固化前 | ||||||||
| 型号 | 颜色 | 密 度 (g/cm3) | 抗压强度 (Mpa) | 拉伸强度 (Mpa) | 剪切强度 (Mpa) | 弯曲强度 (Mpa) | 硬度 (ShoreD) | 工作温度 (℃) |
| JL-113 | 铝膏状 | 1.74 | 96.5 | 30.4 | 17.9 | 54.3 | 79 | -60～168 |
| 固化后 | ||||||||
| 型号 | 配比 | 操作时间 (min) | 投入使用需最短时间 （h） | 机加工.轻负荷前需最短固化时间（h) | 满负荷或热负荷需固化时间（h) | 浸泡化学物 前需固化时间 （h) | ||
| JL-113 | 重量 | 体积 | ||||||
| 6:1 | 4.5:1 | 40～60 | 8 | 12 | 24 | 72 | ||
使用方法
步骤① | 表面处理：除去基体表面松动物质，采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提高修复表面的粗糙度，使用清洗剂擦拭，以清洁接着表面。 |
步骤② | 铝质修补剂是由A、B双组份组成，使用时严格按规定的配合比将主剂A和固化剂B充分混合至颜色均匀一致，并在规定使可使用时间内用完，剩余的胶不可再用。 |
步骤② | 将混合好的铝质修补剂涂抹在经处理过的基体表面，涂抹时应用力均匀，反复按压，保证材料与基体表面充分接触，以达到最佳效果。需多层涂胶时，需对原涂胶表面进行处理后再涂抹。 |
步骤② | 在低于气温25℃时可适当延长固化时间，当气温低于15℃时，采用适当的热源进行加热（红外线、电炉等），但加热时不可以直接接触修补部位，正确操作是热源离修补表面1000px以上,60～80℃保持2～3小时。 |
●
应用范围
聚力牌JL-113铝质修补剂为膏状，不流淌，以铝粉为强化填充剂,用于各种铝及铝合金铸件、零件及设备的缺陷、磨损、划伤、腐蚀、断裂的修复，修复后颜色一致,典型应用于空调系统零件及设备的冷焊修复。
工业修补剂其他应用：各种金属合金属铸件、零配件、设备的缺陷、磨损、划伤、腐蚀、断裂的修复粘接。
●
注意事项
1、不属于危险品,可按非危险品运输。
2、使用时，应先小剂量试用，掌握调胶、操作技巧。
3、放置于儿童不及处，避免阳光直接照射，阴凉处储存。
4、夏季施工时注意:当环境温度超过35℃,每次配胶不宜过多,配胶后应迅速涂覆。
●
存储与包装
【包装规格】 250g/组，16组/箱
【保质期】 12个月
【储 存】 产品需在通风、阴凉、干燥处密封保存，或冷藏。
