SDA7123完全替代ADV7123性价比高，品质稳定，交货速度快。
SDA7123是一个三路高速、数模转换器的单片集成电路。
它包括三路高速、10 位输入的视频DA 转换器、标准的TTL 输入和互补输出高阻抗的模拟输出电流源。它有三路独立的10 位输入端口，可以在单电源5V下工作，也可以在单电源3.3V 下工作。
SDA7123
还有附加的两个视频控制信号：
1：复合SYNC（同步信号）
2：BLANK （黑电平）GM7123 也有一个待电模式。

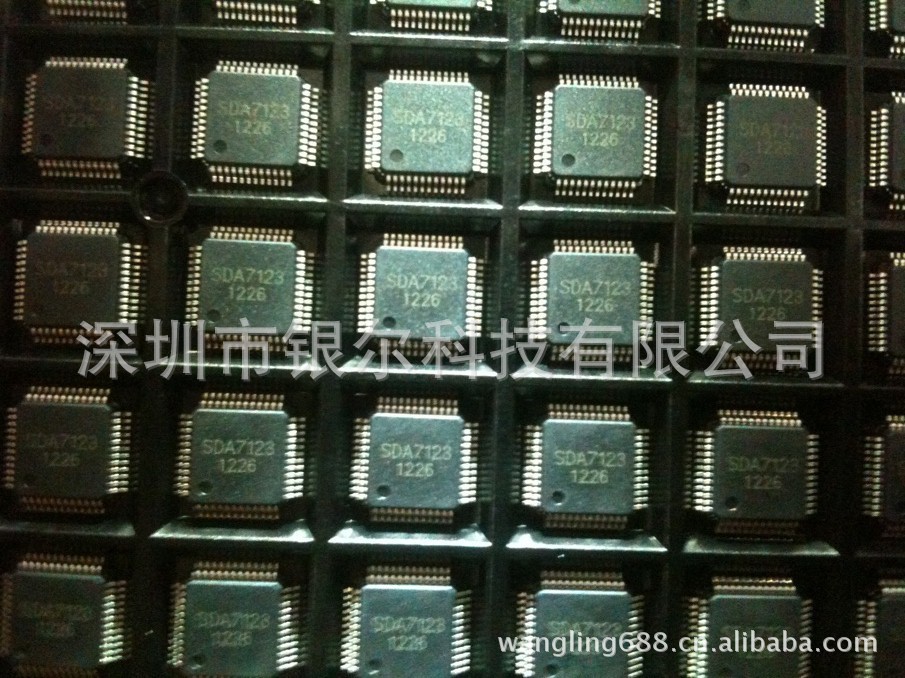

SDA7123 为48 脚LQFP 封装。
特点：
吞吐量：330 MSPS
三通道、10位数模转换器
无杂散动态范围(SFDR)
RS-343A/RS-170兼容输出
互补输出
DAC输出电流范围：2 mA至26 mA
TTL兼容输入
1.23 V内部基准电压源
3.3 V单电源供电
48引脚LQFP封装
低功耗：30 mW（最小值，3 V）
低功耗（待机模式）：6 mW（典型值，3 V）
工业级温度范围（-40 ℃到85℃）
军品级工作温度（-55℃到125℃）
主要应用：
数字视频系统(1600x1200@100HZ)
高分辨率的彩色图片
数字射频调制
图像处理
仪器
视频信号再现。
品质功能：
功能完全兼容ADV7123/ADV7125，可提供军工品质SDA7123，
SDA7123 是一款频率330MHz 的3 通道10 位高速视频DAC芯片，兼容RS-343A/RS-170
标准差分输出，输出电流范围是2mA～26mA。输入兼容TTL 电平，内部基准1.23V，单电
源3.3V 供电，采用LQFP48 封装。
该芯片可应用于：数字视频系统（1600×1200@100Hz）；高分辨率彩色图像；数字射
频调制；图像处理；仪器和视频信号重建等。
2 特征
SDA7123自带3 个分离的10 位数据输入端口，有视频控制信号SYNC 和BLANK 分别控制
同步和消隐。芯片带有省电模式，采用CMOS 工艺制造。
a） 最高330MSPS 转换速率
b） 3 个10 位DAC
c） 输入兼容TTL 电平
d） DAC 输出电流范围2mA～26mA
e） 集成带隙基准电压源
f） LQFP48 封装
SDA7123与ADV7123 差异
