| 一、用途 |
| 适用于各类磨床、超精机、精研、电腐蚀加工等设备,起到冷却液净化作用。 |
| 二、特点 |
1、主要部件用于隔磁材料,低噪音减速电机,链条转动,运转平稳,功率损耗小,密封性能高,可延长使用寿命。 2、使冷却液(切销液)保持清洁状态,减少砂轮修整次数,提高工件精度,可替代人工挖砂的耗时及冷却液的消耗,有利于机床的精度和使用寿命。 3、本机型结构新颖,节能环保,便于按装。可按机床或客户要求来设计制造。 |
| 三、工作原理 |

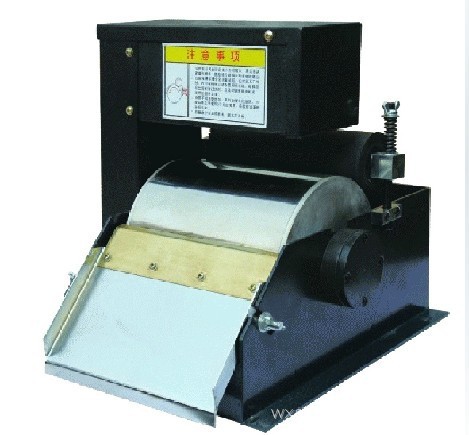

| CF系列、由箱体、磁桶、胶棍减速电机等部件组成。冷却液从入水口进入箱体,分离通过磁桶将液体中的粉沫性铁屑吸附,杂质被吸,经过胶棍的碾压,挤干,再由刮板将杂质铁屑分离,清洁的液体从出水口流出,完成自动分离的过程。 |
| 四、按装及注意事项 |
1、应按铭牌标准设定流量装配造型,进出水口若与机床不符,可加变径接头变换。 2、装机前方向运转正常的情况下方可放水,再适当调紧碟形螺母,使胶棍与磁桶达到最挂的碾压状态。 3、长时间不工作时,应清理箱体以防杂质堆积冻结,链条间隙过大时应及时调整松紧,定期给链条上油。 4、杂质不能急剧增加,否则会使电机抱死及时处理胶棍和磁桶表面的附着物。 5、检查维护前必须在断电、断水下进行。 |
|
| 五、技术参数 |
型号 | 功率 | 进水口 | 出水口 | 流量 | A | B | C | A1 | A2 | A3 | A4 | CF-180 | 15W | 47 | 50 | 25/min | 310 | 135 | 100 | 280 | 200 | 180 | 315 | CF-180Q | 15W | 47 | 50 | 25/min | 310 | 135 | 100 | 280 | 200 | 180 | 315 | CF-300 | 25W | 58 | 40*105 | 50/min | 310 | 135 | 100 | 390 | 320 | 300 | 315 | CF-300Q | 25W | 58 | 40*105 | 50/min | 310 | 135 | 100 | 390 | 320 | 300 | 315 | CF-500 | 40W | 100 | 40*105 | 100/min | 360 | 135 | 70 | 605 | 520 | 500 | 415 | CF-500Q | 40W | 100 | 40*105 | 100/min | 360 | 135 | 70 | 605 | 520 | 500 | 415 |
|
需要请联系13861753115 陆经理.........欢迎您的光临
