特点：
·阴阳接头均带自封阀：阴阳接头对接后相互将自封阀顶开,通道打开,分开后自封阀自动关闭,防止流体溢出。
·工作压力高：可达到69MPA的工作压力。
·无泄漏：在对接和分开过程中真正做到几乎无泄漏，保持环境的清洁和安全。
·安全锁：阴接头表面有一个安全销，接头对接后转动接头的套筒，使套筒的沟槽偏离安全销，套筒将无法前后移动，避免接头被意外分开。
·操作方便：只用一只手将阴阳接头相互推入，即可完成连接。
·抗污染：由于接头前端为平齐端面，可以减少藏污纳垢，并有利于清理，避免将污物带入接头内。
应用：
71系列快换接头用于工作压力高，要求保持环境干净的液压系统；环境恶劣但要保证接头对接过程中不污染接头内介质的场合。不锈钢接头用于石油化学工业、仪表及半导体设备、海上和其他环境有腐蚀性及危险的高压场合。

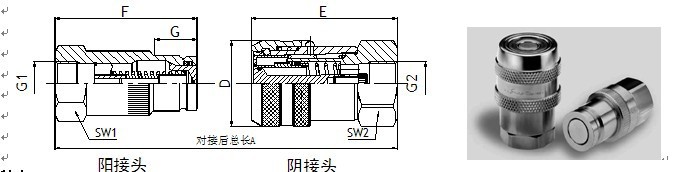

工作压力及接头尺寸
阴接头 型号 | 阳接头 型号 | 通径 | 接口尺寸G1/G2 | 分开时最大 泄漏量cc | E | F | G | A | D | SW1 | SW2 | 工作压力bar |
| |
碳钢 |
不锈钢
|
| ||||||||||||
71-3C4-4 | 71-3N4-4 | 6 | 1/4″ | 0.02 | 49.78 | 46.74 | 13.46 | 83.06 | 30.23 | 23.88 | 20.57 | 690 | 345 |
|
71-3C6-6 | 71-3N6-6 | 9 | 3/8″ | 0.02 | 59.95 | 58.93 | 17.27 | 101.60 | 39.62 | 30.23 | 25.40 | 690 | 345 |
|
71-3C6-8 | 71-3N6-8 | 9 | 1/2″ | 0.02 | 59.95 | 58.93 | 17.27 | 101.60 | 39.62 | 38.10 | 38.10 | 690 | 345 |
|
71-3C8-8 | 71-3N8-8 | 12 | 1/2″ | 0.03 | 70.36 | 60.45 | 18.29 | 112.52 | 47.75 | 38.10 | 38.10 | 690 | 345 |
|
订货示列：
接头材料 | 接头系列 | 接头类型 | 接头规格 | 接口螺纹 | 接口类型 | 密封材料 |
| |
碳钢此项不填 | 71-3：1/4″ 至11/4″ | C：阴接头 | 4：1/4” 6：3/8” 8：1/2”
| 4：1/4” 6：3/8” 8：1/2” ” | RP：英制直管内螺纹BSPP（G螺纹）
| 丁腈橡胶此项不填 |
| |
S：316不锈钢 | N：阳接头 | (-40℃－+100℃) V：氟橡胶 |
| |||||
|
|
| ||||||
|
| (-30℃－+200℃) |
| |||||
|
|
|
| |||||
|
|
|
|
| ||||
|
|
|
|
| ||||
防尘帽型号
规格 | 1/4” | 3/8” | 1/2” |
阳防尘帽(配阴接头) | 71-3PCC-4 | 71-3PCC-6 | 71-3PCC-8 |
阴防尘帽(配阳接头) | 71-3PNC-4 | 71-3PNC-6 | 71-3PNC-8 |
