AU3200超外差解码接收模块规格说明书

 产品型号：AU-3200

产品名称：5伏高频固定码超外差四路解码接收模块

一技术参数

工作电压：DC5V

接收频率：(315/330/350/390/418/430.5/-433.92MHZ可选)

解码方式：焊盘编码（固定码）

静态电流：：≤11.7mA

输出方式：5伏高电平输出

调制方式：调幅（ASK/OOK）

工作方式：点动、自锁、互锁三种工作方式可选

点动：M4：按住不松手就输出，一松手就停止输出

自锁：T4：四路相互独立输出、互不影响，按一下输出再按一下停止输出

互锁：L4：四路相互锁定，同时只能有一路输出

解码IC（2272）默认震荡电阻：820K（可根据用户需要随意变更）

接收灵敏度：-110db

模块尺寸：40*29*6.5mm

重量：5G

二、产品 特点：

    是一款新型性能十分优异UHF高频接收模块，采用最先进的RF集成电路，超外差工作方式，工作稳定可靠，解码输出，抗干扰性能极强，广泛应用在各种干扰大、环境恶劣的场合，目前是超外差接收模块领域表现最好、抗干扰性能最强、接收距离最远的一款高品质高性能高频解码接收模块。

三、脚位及使用说明

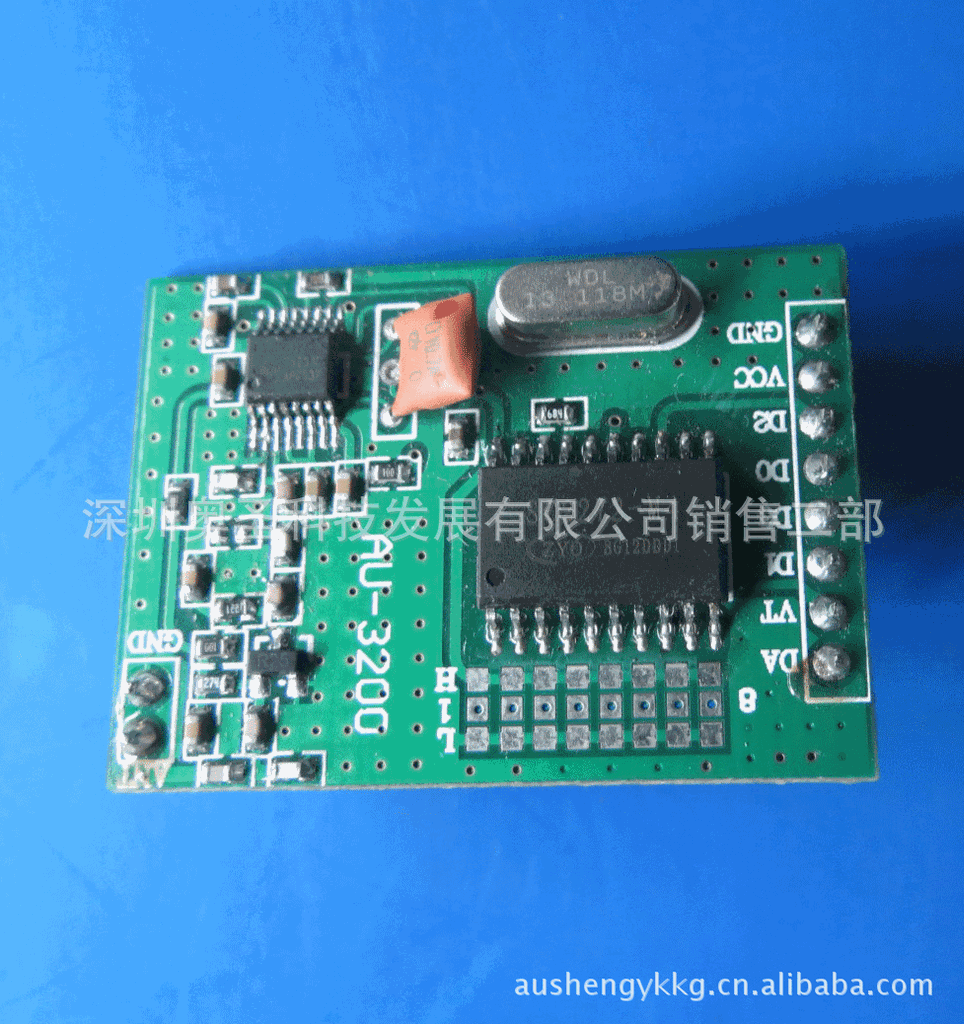

接收模块正面，左边两根针（从上到下是GND、ANT），GND表示接电源负极，ANT表示接天线端；右边八根针（从上到下是GND、VCC、D2、D0、D3、D1、VT、DA），其中GND和VCC接直流5伏电源的正负极。VT是有效信号输出位（接收到有效信号时，该脚输出5伏高电平），D0到D3为四个数据位输出脚，分别对应着遥控器的四个按键，6个输出脚输出的高电平5V左右，可以通过外接驱动电路来驱动继电器等，DA为超外差IC收到有效信号时的输出脚。

       使用前要接上50欧姆1/4波长的天线，并且天线应该是直的，以达到最佳的接收效果，波长=光速/频率。

四、应用环境（应用领域）

电动道闸门、伸缩门、车库门、卷闸门、自动门、平移门等门控领域和其它交流电机、直流电机遥控控制领域，对稳定性和抗干扰要求相当高及严格的领域及环境。

五、自选配件

与公司发射系列、遥控器系列产品配套使用。

六、备注

VCC电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，最好接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；
使用时接收频率、解码方式应与发射匹配。
