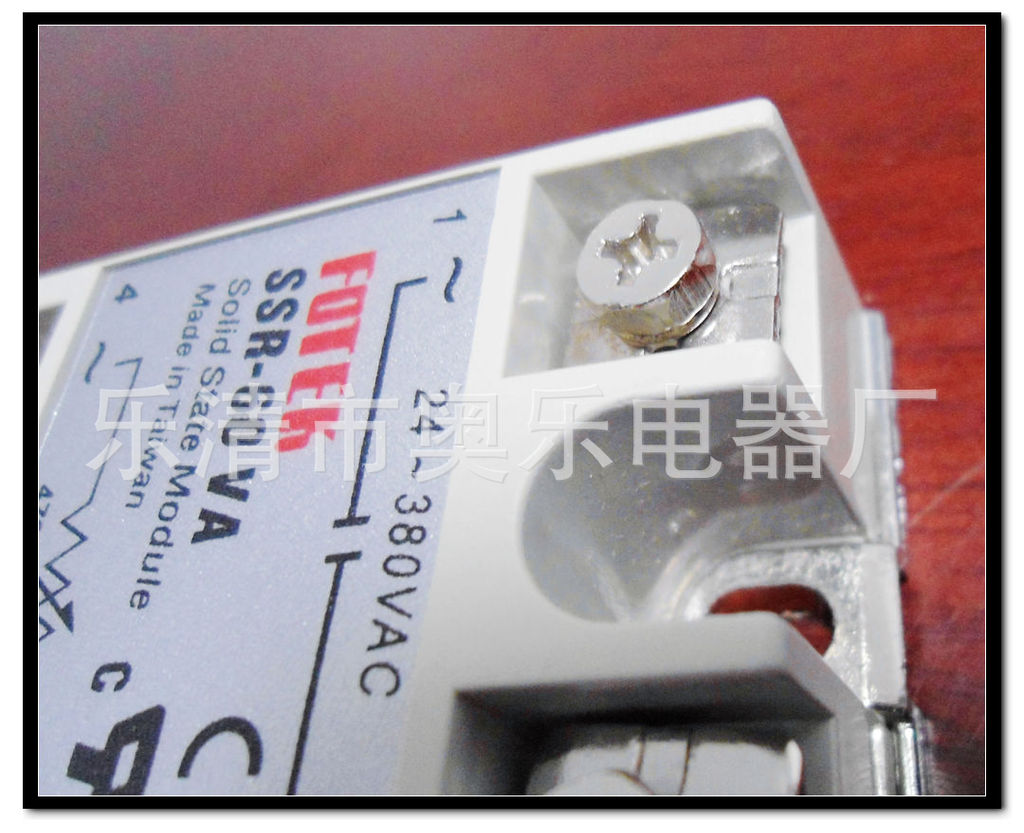

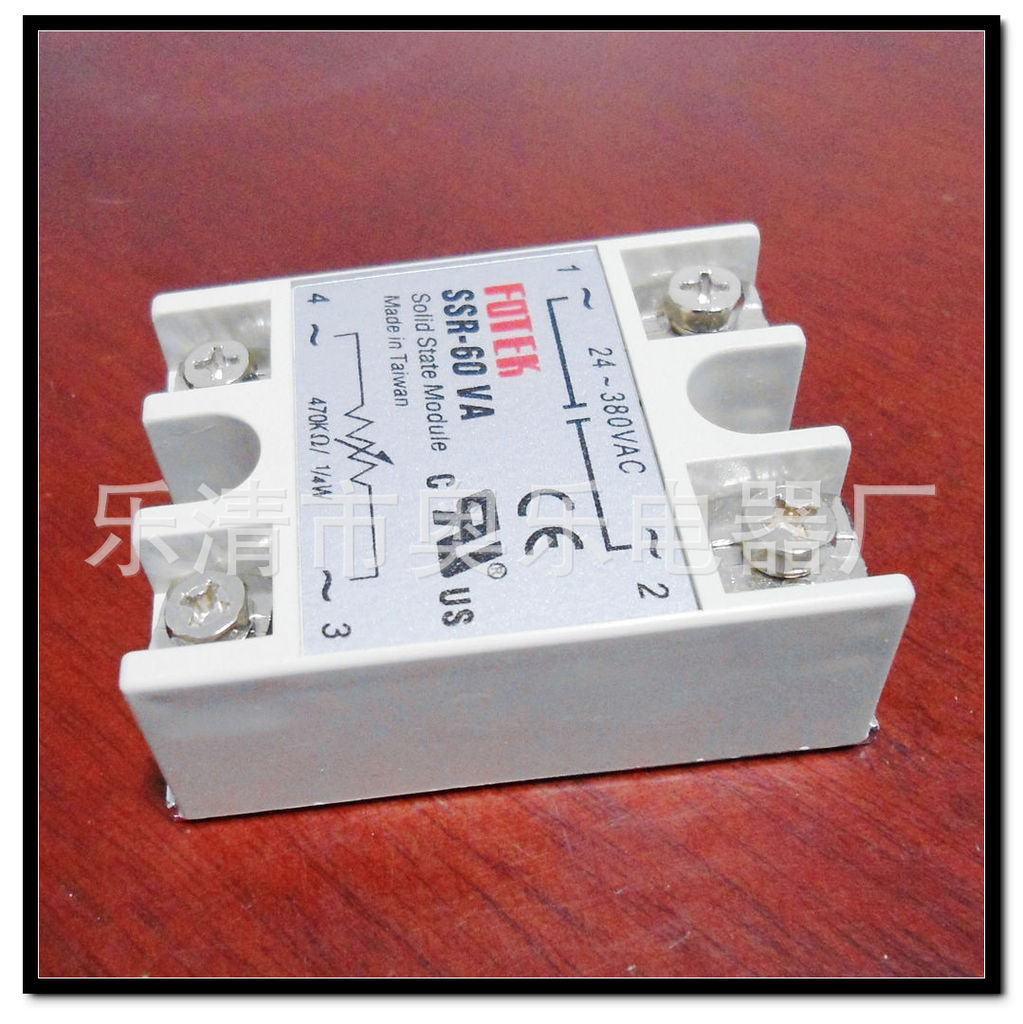

单相固态继电器　SSR-60VA

外观尺寸（mm）　62×45×23.5

一、产品特点：
1、输入、输出-散热板之间隔离耐压≥2500VAC；
2、内置阻容吸收回路；
3、配有安全保护盖章；
4、外接电位器即可实现输出电压调节，使应用简单化；
5、可控硅移相输出，调节范围宽；
6、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。

四、产品应用：    SSR.YHR系列固态调压器是由可控硅开关电路及阻容移相电路，消除滞后电路，过压吸收电路以模块的形式，采用阻燃工程塑料外壳，环氧树脂灌封，自升螺丝压接式接线，具有结构图强度高，耐冲击，抗震动性强，结构新颖，配有安全保护盖，使安装检查方便快捷安全可靠，使用时仅需外配一只电位器即可，实现交流电功率调节，在许多应用场合中可以代替笨重接触式调压器。

五、典型应用：1、工业设备温度控制2、白炽灯调光3、阻性加热元件4、传送带速度控制5、小型交流串激电机调速6、以及其他自动功率调节场合

六、不适合的场合：1、交流电动机控制2、三相电动机控制3、需要完整正弦波输入的应用4、需要过零输出的应用5、不能承受由调相波形英气射频干扰的场合容性负载以及整流电路

七、安全注意事项：1、输出端为可控硅调相波形，会产生射频干扰（将负载回路中串联-电感，可降低干扰）。2、控制电位器接线较长时请使用带屏蔽的导线或用金属管屏蔽；3、该产品为非隔离型（输入与输出端），选择电位器应当注意与线电压的隔离，安装使用过程中必须注意安全；4、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态调压器散热底板与安装面之间涂上导热硅脂。5、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态调压器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。6、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。7、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。8、如有特殊要求与应用请与本公司技术部联系，以获得更详细的技术支持。

产品规格价格仅供参考，详细信息请于工作人员联系。
