三相固态继电器　TSR-10DA

外型尺寸（mm）　106×75×37

产品特点：
　　1、控制回路与负载回路之间光电隔离。

     2、可控硅输出,零电流关断,电压过零开启。
　　3、使用时需配适当散热器，必要时加强迫风冷。

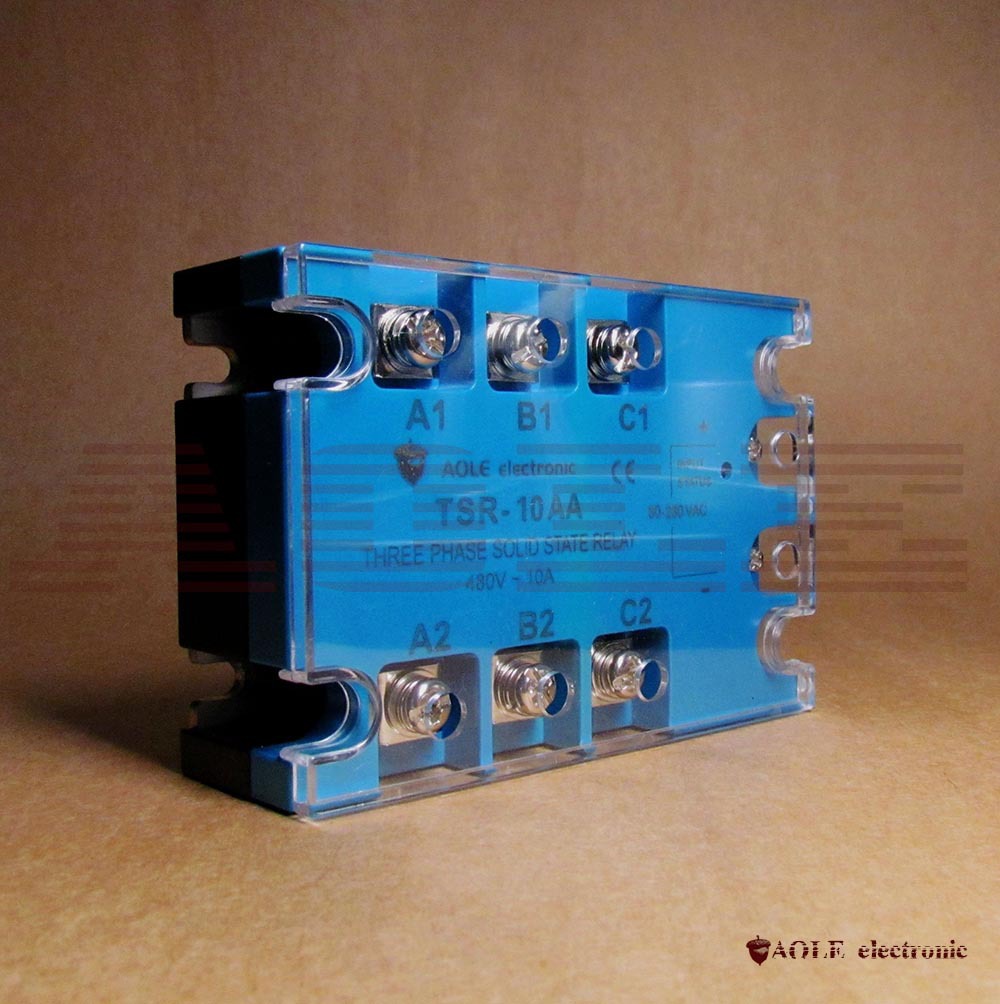

　　4、控制信号与TTL逻辑兼容；可选配安全防护罩。

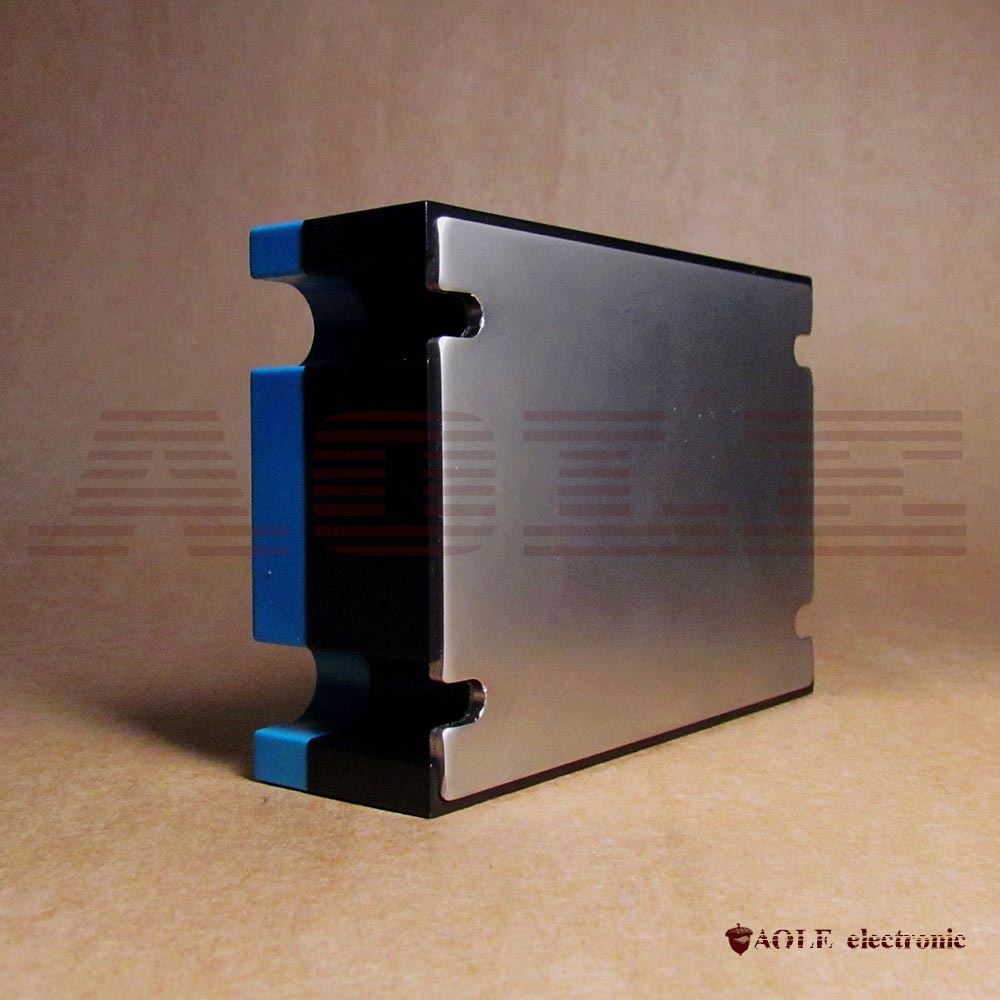

　　5、阻燃工程塑料外壳，金属底板。
　　6、三相启动特性一致。
　　7、工作状态LED指示灯。
　　8、用途广范,可用于阻性感性负载:如白炽灯,调温,工业电炉,烘箱,电机,电气开关柜,自动化控制等设备。

技术参数：

产品概述及应用：

交流固态继电器是一种无触点通断电子开关,其中两个端子为输入控制端,另外两端为输出受控端,三相为六端，三进三出，中间采用光电隔离,作为输入输出之间采用光电耦合。在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。
　 由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、开关速度快、无噪音、寿命长、体积小、无火花、耐蚀防爆抗振等特点。对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域，目前已广泛应用于计算机外围接口设备、电炉加热恒温设备；数控机械、遥控系统、工业自动化装置；信号灯、交通灯、照明舞台灯光控制设备；仪器仪表、医疗器械、复印机、彩扩机、橡塑机械、自动洗衣机；另外在化工、煤矿等需防爆、防湿、防腐蚀场合中都有大量使用，已成为继电器家庭（EMR）的理想更新换代产品。

安全注意事项：
1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。
2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定电压的1.6-1.9倍。
3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。
4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。
5、多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但输出端可以串联使用，以便适用更高的工作电压。
6、当使用多只固态继共用一个控制电源时，输入端即可以串联使用也可以并联使用。
7、容性负载请慎用此件，请选择容性负载专用固态继电器。

建议：

三相电网（380V）上负载为阻性时可以选取380V系列的三相SSR，除此之外，电动机等感性负载（特别为正反转需切换的场合）和电力补偿电容器等负载时，原则上选取480V系列的三相SSR。（注：电动机正反转切换还须有0.3秒以上的间隔时间）。
     在大电流的场合，可选用三只长条装置单相固态继电器来实现一只三相固态继电器的功能。在使用时将输入电路并联或串联使用，（但要保证串联使用时串联回路的电流要大于一只单相SSR开启的最小开启时５ｍＡ电流；在并联使用时，要求输入的电流总和要大于三只单相固态继电器最小开启电流之和，） 即可实现一只三相SSR同样的功能，并安装在一只带有风扇的D系列散热器上,另外，由于使用三只单相固态继电器来实现一只三相SSR的功能，使用时产生的热量分散，有利散热、可有效地保证可控硅不会因过热而损坏。
