| 用途 | 疏水 | 零部件及配件 | 阀杆 |
| 驱动方式 | 手动 | 流动方向 | 双向 |
| 标准 | 国标 | 工作温度 | 常温 |
| 压力环境 | 常压 | 适用介质 | 水、油、气体及某些腐蚀性液体（W.O.G） |
| 公称通径 | DN8-DN100（mm） | 结构形式 | 浮动球球阀 |
| 连接形式 | 螺纹连接 NPT BSPT BSP DIN259/2999 | 材质 | 不锈钢201、301、304（CF8）、316(CF8M)；碳钢WCB(2Cr13材质 |
| 品牌 | 鑫特 | 型号 | Q11F-(16-64)P,R |

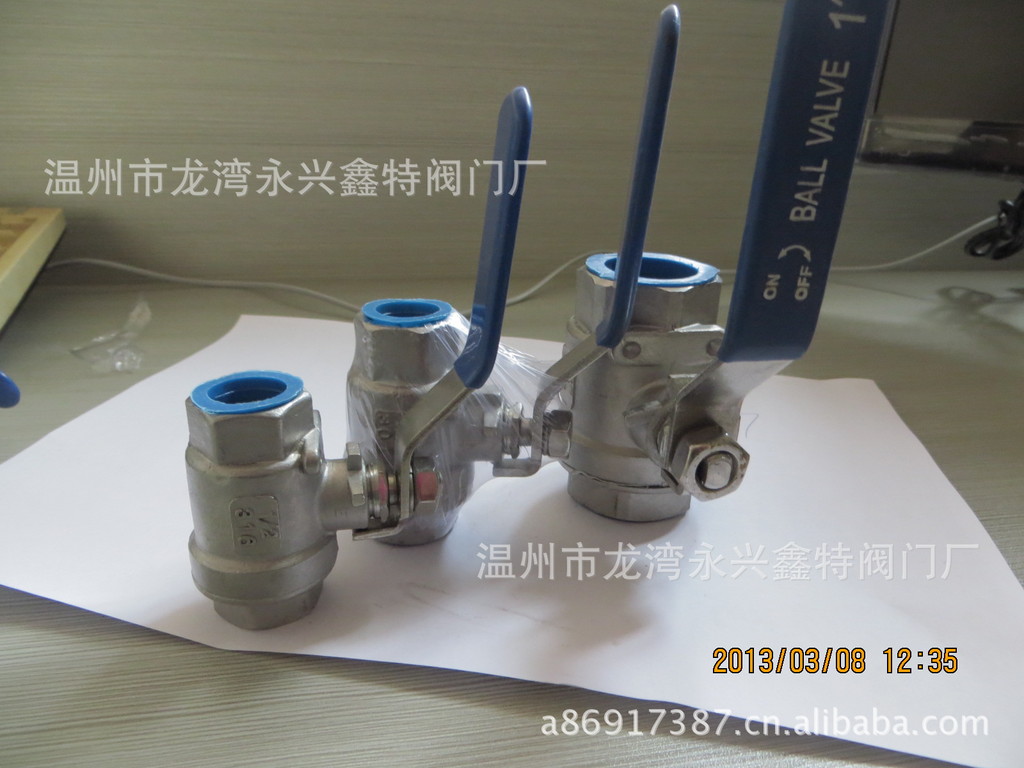

我厂主要生产阀门和配套管件 产品采用：不锈钢201、301、304（CF8）、316(CF8M)；碳钢WCB(2Cr13)材质； 规格：DN8-DN100（英标1/4"-4"） 设计生产采用国际标准ISO、API、GB、BS等标准设计生产,其安全性和质量性都经过严格处理，经过高压泵检测；表面处理均经过进口超声波清洗机处理，表面光泽度明亮。 不锈钢二片式球阀 Two piece type ball valve |  |
■性能规范
■产品编号：ZQ602P
■产品规格：1/4" - 4"(DN6-DN100)
■工作压力：1000psi
■适用温度范围：< 150℃(PTFE)
< 300℃(PLL)
■适用介质
水、油、气体及某些腐蚀性液体
■螺纹类型：NPT BSPT BSP DIN259/2999
|
|   | | ■主要技术参数 | | 公称通径 | DN（mm） | 6～100mm | | 公称压力 | PN（MPa） | 2.5 | 4.0 | 6.4 | | 试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 | | 高密封试验压力 | 3.0 | 4.8 | 7.6 | | 低压气密封试验压力 | 0.6 | 0.6 | 0.6 | | 适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | | 适用温度 | < 150℃(PTFE) < 300℃(PLL) |
| | ■主要零件的材质 | | NO | 零件名称 | PART NAME | 材料(MATERIAL) | | 1 | 阀体 | Body | CF8M CF8 WCB | | 2 | 阀盖 | Cap | CF8M CF8 WCB | | 3 | 阀座 | Seat | RPTFE | | 4 | 球 | Ball | SS304 SS316 | | 5 | 密封垫 | Seal Gasket | PTFE | | 6 | 阀杆密封 | Stem Seal | PTFE | | 7 | 阀杆 | Stem | SS316 | | 8 | 阀杆填料 | Stem Packing | PTFE | | 9 | 填料压盖 | Packing gland | SS304 | | 10 | 弹性垫圈 | Spring washer | SS301 | | 11 | 手柄 | Handle | SS304 | | 12 | 螺母 | Stem Nut | SS304 |
| | ■主要尺寸 | | 公称通径 | 结构长度(mm) | 外形尺寸(mm) | 参考重量 | | 毫米 | 英寸 | L | d | H | W | (kg) | | 6 | 1/4" | 55 | 10 | 42 | 95 | 0.2 | | 10 | 3/8" | 55 | 10 | 42 | 95 | 0.2 | | 15 | 1/2" | 64 | 15 | 51 | 108 | 0.35 | | 20 | 3/4" | 75 | 20 | 58 | 115 | 0.5 | | 25 | 1" | 85 | 25 | 77 | 135 | 0.75 | | 32 | 1-1/4" | 102 | 32 | 83 | 150 | 1.3 | | 40 | 1-1/2" | 108 | 38 | 97 | 175 | 2.0 | | 50 | 2" | 124 | 50 | 106 | 190 | 3.3 | | 65 | 2-1/2" | 163 | 65 | 122 | 220 | 6.1 | | 80 | 3" | 185 | 80 | 133 | 250 | 9.9 |
注：该二片式球阀可以加锁定装置 |
产品系进口数控车床生产加工，有着国际先进的生产工艺，产品均经过以色列进口刀具加工，标准塞规度量，做工精细，质量可靠。 温州鑫特阀门厂 |
