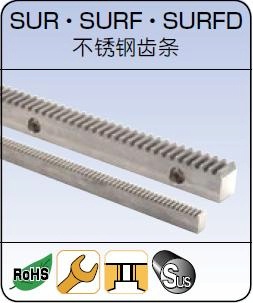

日本KHK齿轮——不锈钢齿条

SUR不锈钢齿条详细内容

精度等级:KHK R 001  5级5              齿牙形状:标准全深度

压力角:20°                                                          材料:SUS304

热处理:固溶化处理                                           齿面硬度:少于HB187

表面处理:不动态化处理                                   齿面完工:切削

齿切基准面:底面                                                再加工:可改动

规格如下:

产品规格:

  SUR1-500                 SUR1.5-500          SUR1.5-1000

  SUR2-500                 SUR2-1000
  SUR2.5-500              SUR2.5-1000

  SUR3-500                 SUR3-1000

  SUR4-500                 SUR4-1000

自由连接型(齿条两侧端口经过校准处理)
  SURF1.5-1000          SURF2-1000         SURF2.5-1000            SURF3-1000         SURF4-1000
  SURFD1.5-1000        SURFD2-1000       SURFD2.5-1000         SURFD3-1000       SURFD4-1000

[产品特性注意事项]
①容许传动力数值是在任意使用条件下计算的参考值。详细内容请参考注意事项。
②齿条的侧隙为所使用的配对小齿轮的侧隙值的一半「齿条单体的侧隙（齿厚减少量）」的和。


[追加工注意事项]
 ①对齿条做追加工前,请首先阅读追加工注意事项,注意安全。本公司的「齿轮工房」承接追加工业务。

[产品特性注意事项]
①容许传动力数值是在任意使用条件下计算的参考值。详细内容请参考注意事项。
②齿条的侧隙为所使用的配对小齿轮的侧隙值的一半「齿条单体的侧隙（齿厚减少量）」的和。
③"不锈钢材料经过＊固溶化处理＊＊钝化处理。通过钝化处理,提高了防锈效果。但产品的加工面没有此效果。本产品没有完全防锈效果,请注意.
 ＊固溶化处理 :将制造坯材时在表面上形成的碳层熔解到材料内部的热处理方法
＊＊钝化处理 :将材料浸在酸液中清洗后钝化处理,使材料表面形成钝化层以增强防锈性能"
④齿条装配在基面后,请使用定位销固定。仅使用紧固螺钉承受负荷时螺钉有破损的危险性。


[追加工注意事项] ①对齿条做追加工前,请首先阅读追加工注意事项,注意安全。本公司的「齿轮工房」承接追加工业务。


KHK 標準齒輪及包裝材料使用後的處理方法

上海臻辛机械中国代理：快速反应交货时间、重合同信诺、品质我行只在您的选择。

140 系列、7000 种规格的标准化齿轮、准确迅速地送到用户的手中。

更多:齿轮类型丰富、尺寸?齿数丰富、材料种类丰富、 高精度齿轮丰富

----------------------------------------------------------------------------------------------------------------------------------

齿条连结方法例
 【附注】  连接用齿条可以使用相同规格的齿条或全长为100mm的短尺齿条。
起动时的注意事项
  起动前请确认下列各项内容:
●  齿轮的装配是否确实
●  轮齿接触是否偏向一端
●  是否有适当的侧隙(请避免无侧隙使用)
●  有没有足够的润滑
如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。此外,齿轮转动时,请勿触摸。

  起动中有噪音及振动等异常时,请确认齿轮及组装状态。
齿轮的防止噪音及振动的对策有「高精度」、「齿面粗糙度」、「正确的轮齿接触」。
详细内容请参考齿轮技术资料的「齿轮的噪音及对策」。
