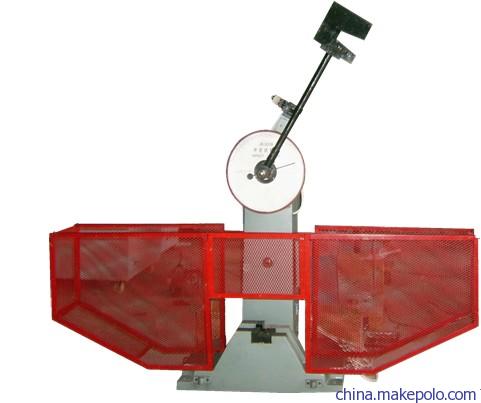

500J半自动冲击试验机

一、500J半自动冲击试验机用途及特点

　　  本公司生产的500J半自动冲击试验机是严格按国标GB/T3808－1995《摆锤式冲击试验机》开发的产品，按国标GB/T229－1994《金属夏比缺口冲出试验方法》对金属材料进行冲击试验。最大冲击能量为500J，并带有250J摆锤一个。所用试样断面为10×10mm。主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行试验。

　　  500J半自动冲击试验机的试验原理是利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到所试验试样的吸收功。操作上采用半自动控制，操作简便，工作效率高，利用摆锤冲断试样后的剩余能量即可自动扬摆。在连续做试样的冲击试验时，更能体现其优越性。

二、500J半自动冲击试验机主要技术规格

1． 冲击能量：

2． 度盘刻度范围及分度值：

    （1）能　量　范　围：0～500J，0～250J

（2）每小格分度值：5J，2.5J

3． 摆锤力矩

（1）摆锤冲击能量：500J，250J

    （2）摆　锤　力　矩：267.9492N.m，133.9746N.m

4．摆锤预扬角：　　　　　　　　　　　150°

5．摆锤中心至冲击点（试验中心）距离：800mm

6．冲击速度：　　　　　　　　　　　　5.4m/s

7．试样支座跨距：　　　　　　　　　　40mm

8．试样支座端部圆弧半径：　　　　　　1～1.5mm

9．试样支座支撑面倾角：　　　　　　 　0°

10．冲击刀圆弧半径：　　　　　　　　  2～2.5mm

11．冲击刀夹角：　　　　　　　　　　  30°±1°

12．冲击刀厚度：　　　　　　　　　　　16mm

13．试样规格：　　　　　　　　　　　　10×10×55mm

14．试验机重量：　　　　　　　　　　　约500Kg

15．试验机外型尺寸：2300×600×1400mm

16．电源：三相四线制50Hz380V180W（主电机）

17．工作条件：

     （1）．室温10－35℃范围内；

     （2）．相对湿度不大于85%；

     （3）．周围无腐蚀性介质的环境中；

     （4）．安装在厚度不小于150mm的混凝土地基上或固定在大于1400Kg的基础上；

     （5）．机座上安装基准面的水平度调至0.2/1000内。
