型　号　

  Model

 项　目Item

        详细参数(Description)

ST56MEL-DVNS

内装喇叭型

多层信号灯

 段数: 1~5
 电压: DC24V
 电流: 0.27A
 颜色:红-R黄-A绿-G蓝-B白-W

  喇叭

 喇叭额定: 1W
 电压/电流: 5V/250mA
 音量: Max.85dB/m
 缩微芯片,音响放大器及音箱形式的装置内装

 信　号

 ISO 11898标准规定, 7层协议通讯方式
 数据信号处理方式:国际标准化组织1Layer (Physical)
 数据收发方式:协议，2层（数据链路）
 数据处理及应用:协议，7层（应用）

 电　缆

 信号l : V+(红),能(蓝),一定能（白）,接地、屏蔽(黑)

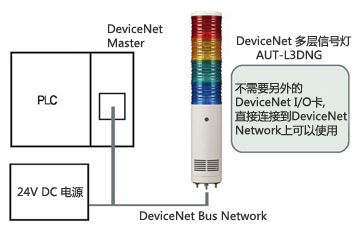

 电源:总线卡的输出或中央电源上供应电源
 不需要另外的电源

 供应电源 方式

 总线卡的输出或另外的中央电源供应装置DC24V
 供应: LED光源，蜂鸣器
 DC-DC降压转换类型
 输入: DC24V,输出: DC5V/1000mA
 供应:总线控制器

  代号

  名  称

    频  道

   频道

  音  量

   WS

  警告5音

 火灾A-ANG音

 紧急WA-U音

 急救PI-PO音

 断续PI-PI音

 连续音

      ch1
       ch2
       ch3
       ch4
       ch5

 MAX 85dB

  WM

 音乐5音

 快乐的我的家

 献给爱丽丝

 布谷鸟华尔兹

 钢琴协奏曲

 土耳其进行曲

       ch1
       ch2
       ch3
       ch4
       ch5

 MAX 85dB

  WA

 提示5音

 叮－咚音

 电铃音（嘟嘟嘟）

 电话铃声

 快速断续音

 手机铃声

       ch1
       ch2
       ch3
       ch4
       ch5

 MAX 85dB

  型号

  Model

 内装喇叭型

   Horn

  层数

  Layer

   音调

   Sound

   颜色

    Color

 ST56MEL

  DVNS

 1-1层

 2-2层

 3-3层

 4-4层

 5-5层

 WS警告音

 WM音乐音

 WA提示音

 ■红: R

 ■黄: A

 ■绿: G

 ■蓝: B

 ■白:W
