济南可莱特ST56EL-3长亮/闪亮多层式指示灯LED指示灯
Ø56mm经济型LED多层式指示灯
ST56EL | LED长亮型
ST56ELF | LED 长亮/闪亮型
ST56EL-BZ | 内装蜂鸣器 LED 长亮型
ST56ELF-BZ | 内装蜂鸣器 LED 长亮/闪亮型
Ø56mm经济型LED多层式指示灯
采用高亮度发光二极管为光源的56mm 带固定支杆的多层式指示灯
适合用于更换灯泡困难或者震动及冲击较大的设备
利用特殊反射镜聚集LED光线，发出与类似于灯泡灯丝的光线，提高远距离可见度
多种固定安装支架可供选择
接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
闪亮次数 : 60~80/min.
内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
材质 : 灯罩-AS, 身体-ABS, Pole-铝合金
保护等级 : IP44 (内装蜂鸣器型 IP23)
标准产品以外的颜色排列可以定做。
可以定做在周围环境60℃上能使用的 UL认证品(class2, DC24V专用)
多层式指示灯技术参数:
型 号 | 层数 | 额定电压/电流 | 闪亮次数 | 颜色 |
ST56EL
LED长亮型
ST56ELF
LED长亮/闪亮型
ST56EL-BZ
内装蜂鸣器LED长亮型
ST56ELF-BZ
内装蜂鸣器LED长 亮/闪亮型 | 1 | DC12V/54mA DC24V/36mA | 60-80/min | 红 黄 绿 蓝 白 |
AC110V/36mA AC220V/18mA |
2 | DC12V/108mA DC24V/72mA |
AC110V/41mA AC220V/21mA |
3 | DC12V/162mA DC24V/108mA |
AC110V/45mA AC220V/23mA |
4 | DC12V/216mA DC24V/144mA |
AC110V/48mA AC220V/24mA |
5 | DC12V/270mA DC24V/180mA |
AC110V/51mA AC220V/26mA |
信号线、蜂鸣器线电流(1层标准)
电压 | AC/DC 12V | AC/DC 21V | AC/DC110V | AC/DC220V |
信号线电流 | 54mA | 36mA | 36mA | 18mA |
蜂鸣器线电流 | 15mA | 28mA | 21mA | 38mA |
音调详细规格：
名称 | 频 道 | 音 量 |
蜂鸣器1音 | PI-PI-PI连续音 | MAX90dB |
蜂鸣器2音 (定做) | PI-PI-PI连续音 PI-PI-PI断续音 | MAX90dB |

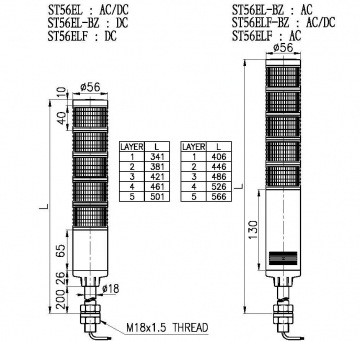

外形尺寸:

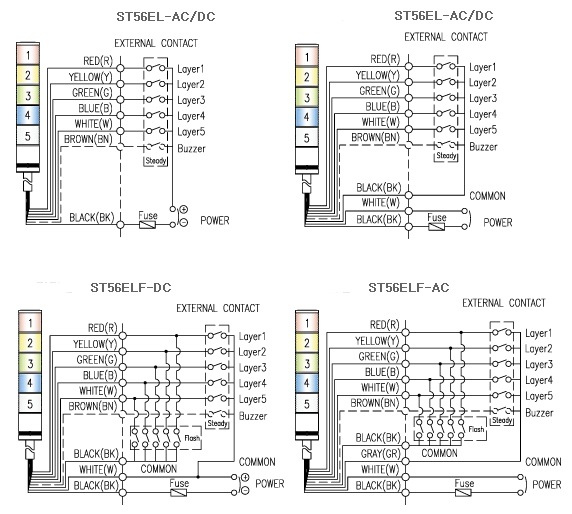

接线图：
接线方法：
DC长亮型产品
DC电压产品:黑色线连接在负极(-)，但产品内部有整流桥，产品不用分正负极。
AC长亮型，AC/DC长亮/闪亮型产品
引出电源线规格: UL1015-NO.18(0.75sq) x 2c 400mm
AC电压产品:不用分电源线颜色，可以交替接线
DC电压产品:黑色线连接在负极(-)
引出信号线规格: UL1007-NO.22 (0.3sq) 400mm
标准接线以外产品可以定做。
安装支架：
产品指定规格：
型号 Model | 蜂鸣器 BZ | 层数 Layer | 电 压 Voltage | 颜色 Color | 支 架 Bracket |
ST56EL
ST56ELF
| 无指定(None)
标准型
BZ指定(Order)
内装蜂鸣器型 | 1-1层 2-2层 3-3层 4-4层 5-5层 | 12-DC12V 24-DC24V 10-AC110V 220-AC220V | ■红: R ■黄: A ■绿: G ■蓝: B ■白:W | 无指定-标准型
LB18
LW18
SZ18
SL18 |
灯罩颜色可由使用者来指定。
