| 铸钢法兰截止阀(直通式截止阀) |
| 法兰连接铸钢直通式截止阀适用于公称压力PN1.6 ~ 4.0MPa,工作温度-29 ~ 425℃的石油、化工、制药、化肥、电力行业等工况管路上,切断或接通介质。适用于水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。 |
| 产品引用标准 |
| 设计与制造: | GB/T12235 | | 结构长度: | GB/T12221 | | 焊端尺寸: | JB79 | | 连接法兰: | GB/T12221 | | 试验与检验: | JB/T9092 | | 材料: | 碳钢 GB/T12229 不锈钢 GB/T12230 合金钢 Q/ZB66 |
|
| 产品型号规格 |
| 尺寸规格: | DN15~300mm | | 公称压力: | PN1.6~4.0MPa |
|
| 产品结构特点 |
1.符合国内外先进标准的要求,密封可靠,性能优良,造型美观。 2.闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。 3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。 4.采用楔式弹性闸板结构,中大口径设置滚动轴承,摩擦力小、启闭轻松。 5.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 |
| 主要零件的材料说明 |
| 阀体 | 阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 | | WCB | WCB+D507Mo | D577 | 2Cr13 | 柔性石墨 | 水、油品、蒸汽 | 425 | | ZG1Cr18Ni9Ti | 0Cr18Ni9+Stellte12 | 0Cr18Ni19 | 1Cr18Ni9TI | PTFE | 硝酸类 | 200 | | ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti | PTFE | 磷酸、醋酸类、混酸 | 200 | | ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | Stellite6 | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 | | ZG1Cr5Mo | ZG1Cr5Mo+Stellite12 | Stellite6 | 25Cr2Mo1VA | 柔性石墨 | 水、蒸汽 | 550 |
|

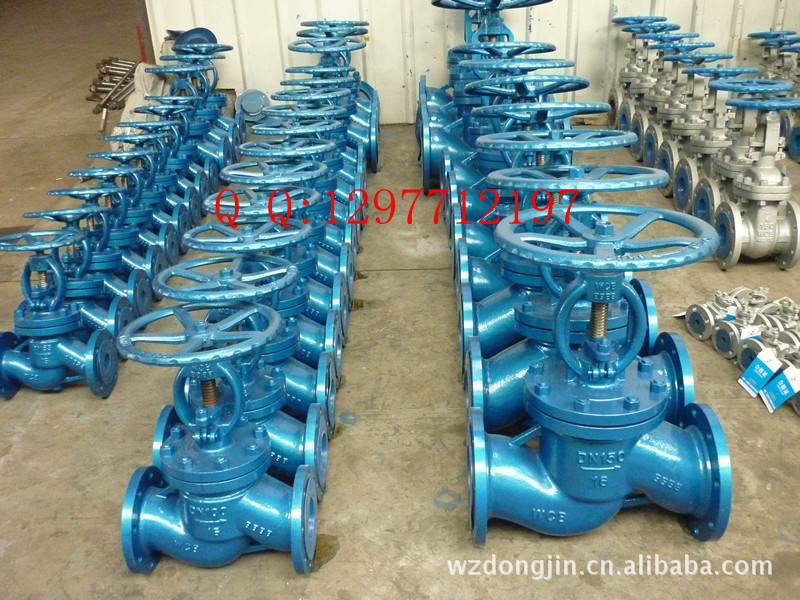

| 产品图片
|
本公司严格按照ISO9001质量体系标准执行, 始终如一致力于依靠科技,不断创新,努力开发各种系列产品,能按照各类标准、各类材料、各种驱动形式的标准设计生产各种优质阀门。我们以严谨、认真、负责对待产品,以良好的信誉报答广大用,领先的技术与管理带给您质量的保证,秉承“一切为了用户满意”的经营理念,将不断应用新技术、新工艺、新材料积极开发新产品,为广大用户提供更优质的阀门产品和完善的售后服务,为建立现代化精品阀门努力奋斗。
