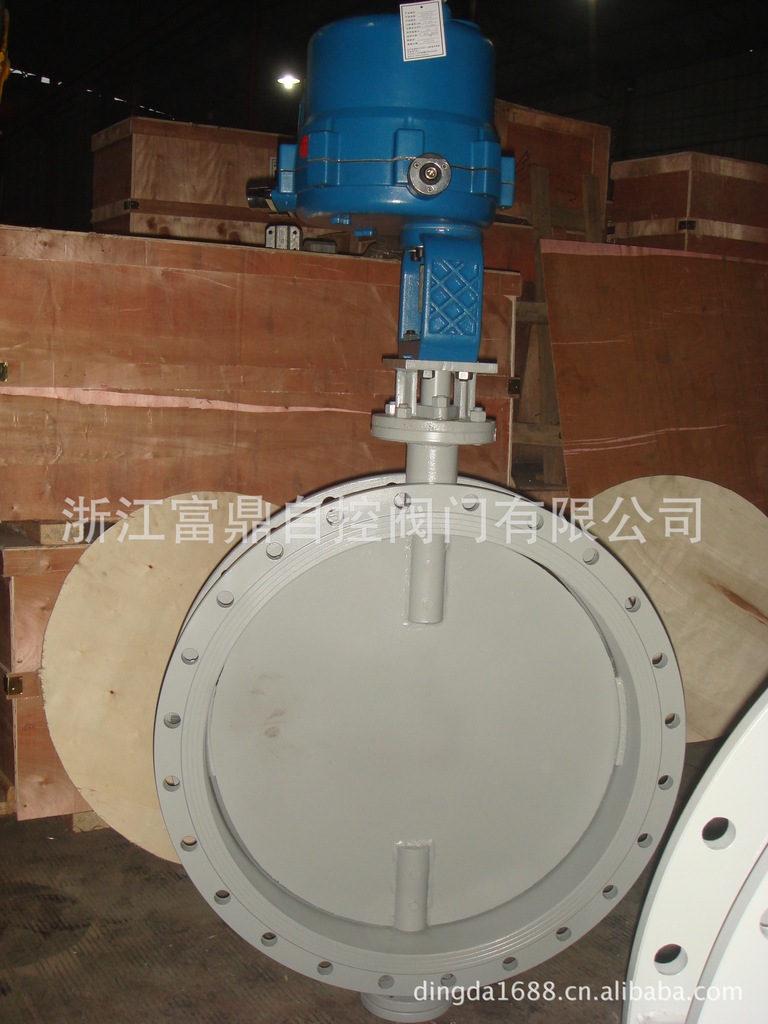

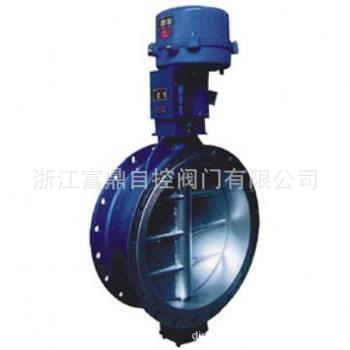

ZDRW型电子式电动调节蝶阀，是3810R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、LDR等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。
型号、规格
类别 | 直行程 | 角行程 |
常温型 | 中温型 | 常温型 | 中温型 |
型号 | ZDLW-6B(K) | ZDLW-6B(K)G | ZDRW-6B(K) | ZDRW-6B(K)G |
规格 | DN600～1000 | DN50～1000 |
ZAJW、ZKJW电动调节通风蝶阀 公称通径mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 额定流量
系数kv | 85 | 225 | 340 | 500 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 34000 | 49000 | 66600 | 87000 | 110000 | 136000 | 可配电动
执行机构 | LDR、3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | 公称压力 | 0.1、0.6、1.0 (MPa) | 介质温度℃ | 常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢） | 转角范围 | 平行闸板0～700,倾斜阀板0～600 | 流量特性 | 近似百分比 | 接管法兰 | 按JB78-59中对夹式法兰连接 | 动作时间 | 25、30、60秒 | 阀体材质 | Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti |
|
