长期提供有主锻钢闸阀|硬密封锻钢闸阀|法兰锻钢闸阀
◆ 主要特点及用途：1．结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。
2．密封面采用不锈钢和硬质合金，使用寿命长。
3．采用柔性石墨填料，密封可靠，操作轻便灵活。
4．驱动方式分手动、电动、气动、液动，齿轮传动；结构形式分弹性楔式单闸板型式、刚性楔式单闸板和双闸板型式。弹性闸板适应温差较大的场合。
5．广泛用于石油化工，火力发电厂等油品、水、蒸汽等管路上，作接通或截断介质的启闭装置。
◆长期提供有主锻钢闸阀|硬密封锻钢闸阀|法兰锻钢闸阀 主要性能规范：
压力试验 |
公称压力MPa | 试验压力MPa |
壳体 | 密封（液） | 密封（汽） |
1.6、2.5 | 1.5 | 1.1 | 0.6 |
适用范围 |
壳体材料 | 适用介质 | 适用温度℃ |
碳素钢（C型） | 水、蒸汽、油品 | ≤425 |
◆ 长期提供有主锻钢闸阀|硬密封锻钢闸阀|法兰锻钢闸阀主要零件材料：
阀体、阀盖 | 闸板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
WCB | ZG2Cr13 WCB堆焊硬质合金 | 1Cr13 | 铝青铜 | 石墨 | QT450-10 |

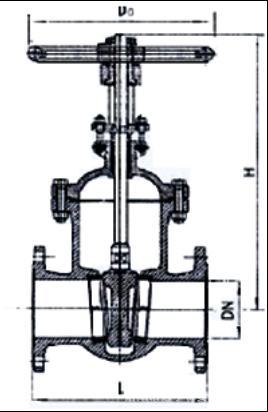

长期提供有主锻钢闸阀|硬密封锻钢闸阀|法兰锻钢闸阀主要外形尺寸及连接尺寸
公称压力 | 公称通径 |
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
1.6 MPa | L | 130 | 150 | 160 | 180 | 200/240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 700 |
H | 240 | 285 | 305 | 320 | 365 | 438 | 452 | 530 | 620 | 756 | 845 | 1041 | 1244 | 1474 | 1663 | 1886 | 2181 |
D0 | 120 | 140 | 180 | 180 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 560 | 640 | 720 | 720 |
重量kg | 4 | 5 | 6 | 7 | 21 | 22 | 33 | 36 | 47 | 78 | 85 | 150 | 226 | 316 | 450 | 590 | 958 |
2.5 MPa | L | 130 | 150 | 160 | 180 | 200/240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 700 |
H | 240 | 285 | 305 | 320 | 365 | 438 | 473 | 550 | 669 | 776 | 883 | 1036 | 1244 | 1474 | 1663 | 1886 | 2181 |
D0 | 120 | 140 | 180 | 180 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 560 | 640 | 720 | 720 |
重量kg | 4 | 5 | 6 | 7 | 22 | 28 | 33 | 46 | 64 | 105 | 134 | 180 | 290 | 340 | 473 | 620 | 1080 |
