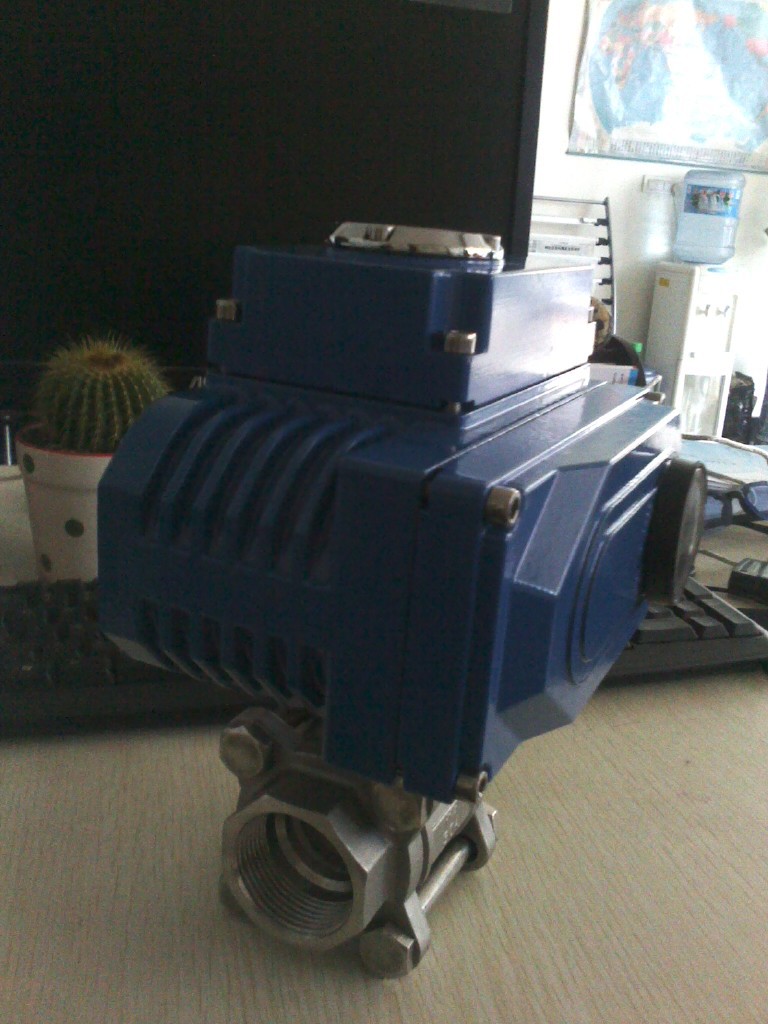

细节描述
产品规格 | DN15\DN20\DN25\DN32（NPT / BSP ） |
工作压力 | 1.5MPa±0.1MPa |
流通介质 | 水、空气 |
额定电压 | DC5V、DC12、DC24、DC/AC9-24V /AC/DC110-230V（可选） |
静态电流 | ≤50MA |
开关的时间 | ≤5S |
寿命 | 50000次 |
阀体材料 | 黄铜、黄铜镀镍、SS304、SS316（可选） |
执行器材料 | 工程塑料 |
执行器扭矩 | 2 N.M |
环境温度 | -15℃～50℃ |
液体温度 | 2℃～90℃ |
手动方式 | 带手动、不带手动（可选） |
开关指示 | 带 、不带 （可选） |
线路控制方式 | 可选 |
阀球 | 黄铜镀铬、304、316（可选） |
垫座 | PTFE |
密封件 | EPDM |
线路图
HR2-01（2线控制）
- 红线接通正极，黑线接通负极，阀门关闭，到位后执行器内部自动断电。
- 黑线接通正极，红线接通负极，阀门打开，到位后执行器内部自动断电。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作
HR2-02 (2线控制-断电复位）
1、红线、黑线接负极。
2、当开关闭合，阀门打开，到位后执行器内部自动断电。
3、当开关断开，阀门关闭，到位后执行器内部自动断电。
² 电压选配：AC/DC9-24V，DC/AC110V-230V
² 不得超过电压工作
HR3-01（3线控制）
1、红线、绿线接正极，黑线接负极。
2、开关与红线接通，阀门打开，到位后执行器内部自动断电。
3、开关与绿色接通，阀门关闭，到位后执行器内部自动断电。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作
HR3-02（3线控制）
1、红线接正极，绿线与黑线接负极。
2、当绿线开关闭合，阀门打开，到位后执行器内部自动断电。
3、当绿线开关断开，阀门关闭，到位后执行器内部自动断电。
² 电压选配有三种：DC5V/DC12V/DC24V
² 不得超过电压工作
HR3-03（3线控制）
1、红线接正极，绿线与黑线接负极。
2、当绿线开关闭合，阀门关闭，到位后执行器内部自动断电。
3、当绿线开关断开，阀门打开，到位后执行器内部自动断电。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作
HR3-04（3线控制）
1、红线、绿线接正极，黑线接负极。
2、开关与红线接通，阀门关闭，到位后执行器内部自动断电。
3、开关与绿色接通，阀门打开，到位后执行器内部自动断电。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作
² 严禁通电连接电源线
HR6-01（6线控制）
1、红线接通正极，黑线接通负极，阀门全关并保持，LS.2输出1和2闭合，给出关到位信号；
2、黑线接通正极，红线接通负极，阀门全开并保持，LS.1输出1和2闭合，给出开到位信号；
3、BL1、GY2接阀门全开信号线。
4、YW1、WT2接阀门全关信号线。
² 电压选配：DC5V/DC12V/DC24V
² 不得超过电压工作
l 反馈带载能力：1、电压DC36V，AC220V;2、电流为0.4A.
HR7-01（7线控制）
1、RD接正及电源.
2、GR接开关，并连接负及线。
3、BK接负及线。
4、BL1、GY2接阀门全开信号线。
5、YW1、WT2接阀门全关信号线。
6、SW打开，开阀门，阀门全开并保持，LS.1输出1和2闭合，给出开到位信号；
7、SW闭合，关阀门，阀门全关并保持，LS.2输出1和2闭合，给出关到位信号；
l 电压选配DC7--35V(宽电压，使用手动功能自动断电）DC5V/DC12V/DC24V；
l 不得超过电压工作
l 反馈带载能力：1、电压DC36V，AC220V; 2、电流为0.4A.
HR7-02（7线控制）
1、红线、绿线接正极，黑线接负极。
8、开关与红线接通，阀门打开，阀门全开到位后执行器内部自动断电，LS.1输出1和2闭合,给出开到位信号；
9、开关与绿色接通，阀门关闭，阀门全关到位后执行器内部自动断电，LS.2输出1和2闭合,给出关到位信号；
4、BL1、GY2接阀门全开信号线。5、YW1、WT2接阀门全关信号线。
l 电压选配：DC5V/DC12V/DC24V
l 不得超过电压工作
l 反馈带载能力：1、电压DC36V，AC220V; 2、电流为0.4A.
