一、结构和使用

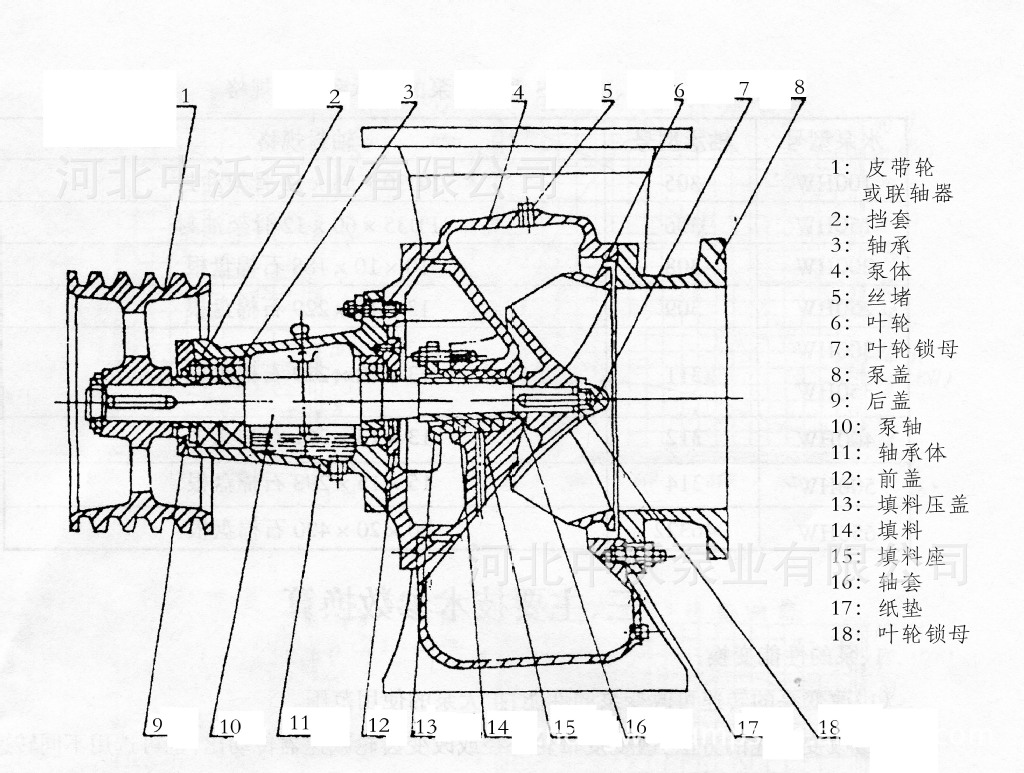

1.     HW、HB型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体(口径≤350MM)或轴承架(口径≥400mm)等主要零件构成

2.     泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小，会产生磨擦；间隙过大，会导致泵体内的压力水大量回流，使泵的效率降低。实际使用的适宜间隙为0.3～0.7mm(将泵轴推向泵的进口端)，间隙可用增减纸垫厚度来调整。

3.     轴封装置由填料、填料压盖、填料环和泵体上的填料函组成(150HW和200HW型泵无填料环)其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。

4.     轴套用以保护泵轴。磨损后可及时更换。

5.     泵轴用单列向心球轴承支承。轴承可用润滑油润滑－油量应控制在油标杆的标线间：可用润滑脂润滑－可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。

6.     泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水。

7.     为扩大泵的使用范围，满足用户不同要求，可切割叶轮外径或换用不同性能的叶轮，(加字母“A”等表示)

8.     HW、HB型泵的附件有弯管，底阀和皮带轮或联轴器等
