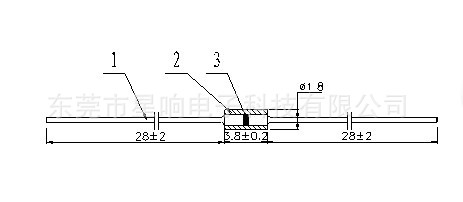

一：外观尺寸图（单位：MM）

1：MF58系列产品为轴向引线玻璃封装型
2：稳定性好，可靠性高
3：阻值范围宽：1KΩ~1000KΩ
4:阻值及B值精度高
5:由于采购用玻璃封装,可在高温和高温等恶劣环境下使用
6:体积小,结构坚固,便于自动化安装
7:使用温度范围-40℃~+300℃
8:额定功率:≤50mW
9:热感应快，灵敏度高等

三：产品应用范围：

1：电磁炉，电压力锅，电饭煲，电烤箱，消毒柜，饮水机，微波炉，电取暖炉等家用电器的温度控制及温度检测。
2：办公自动化设备（如复印机，打印机等）的温度检测及温度补尝。
3：工业，医疗，环保，气象，食品加工设备的温度控制与检测。
4：充电电池组及充电器的温度保护。
5仪表线圈，集成电路，石英晶体振荡器和热电偶的温度补尝。

四：产品型号说明

MF   58  103   F  3950

 ①　   ②   ③    ④    ⑤　

①MF ­——负温度系数（NTC）热敏电阻代号。

②58——玻璃封装NTC热敏电阻。

③103 ——热敏电阻的标称阻值，表示该电阻标称阻值为：10×103（Ω）。

④F——电阻值的误差（精度）为：F=±1%，G=±2%，H=±3%，J=±5%

⑤3950——电阻的热敏指数（材料系数）B值为：395×10(K)

五：MF58系列型号规格

注：可根据客户要求，提供不同R值、B值精度,进行定制.
       测量NTC热敏电阻器时，必须注意以下事项：
        1）不能在空气中测量，空气中温度的差异较大，测量不精确，导致精度偏差。
        2）使用高精度的恒温槽进行测量，被测NTC放入恒温槽后，须待恒温槽温度稳定后，方可测量。
        3）测量电压尽量低，以减少NTC自热引起的测量误差。
        4）高温测量时，需用温度计对恒温槽的温度进行修正、核对 。
