【代理台湾聚积LED建筑照明驱动ic--MBI6024】价格_厂家

类型

模数结合集成电路

用途

其他

功能

驱动电路

导电类型

双极型

封装外形

扁平型

集成度

超大规模>10000

工作电源电压

00V

最大功率

00W

工作温度

00℃

外形尺寸

00mm

品牌

其他

型号

MBI6024

加工定制

否

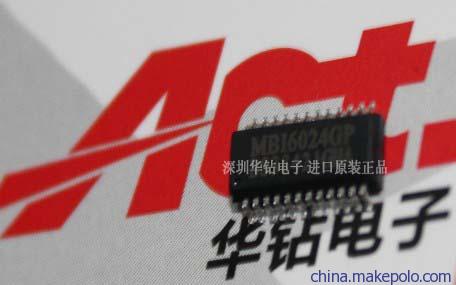

MBI6024是一款为LED灯条设计的3x4通道、恒流、内建PWM的LED驱动器。MBI6024提供每通道3mA 至45mA范围的恒流，且每组输出通道可透过三个外部电阻调整电流。MBI6024可支持3.3V与5V的电源系统并且每个输出信道可耐压至17V。

藉由Scrambled-PWM (S-PWM) 的技术，MBI6024可加强脉宽调变的功能，将导通的时间分散成数个较短的导通时间，进而增加了视觉的更新率。此外，灰阶频率GCLK可藉由内部的震荡器或外部频率来源产生。MBI6024提供两种可选的灰阶模式，包括16位元与10位元灰阶模式。其中，16位元灰阶模式可提供每个LED高达65,536灰阶的丰富颜色变化，搭配8位元的点校正模式，可进行256阶的点校正补偿色彩亮度。另外，10位元灰阶模式可达到1,024灰阶表现，搭配6位元点校正模式，可进行64阶的点校正。

MBI6024仅需要二线传输，可简化像素间链接的系统设计。为了增强讯号传输质量，MBI6024提供输出频率讯号反相设计，让通过每颗驱动器后的频率波形反相，可避免长距离传输频率讯号受到扭曲。MBI6024在PWM数据同步时提供可弹性选择的自动与手动模式。手动模式可提升驱动器间影像间的同步，而自动模式可特别在使用内部震荡器时，达到精准的灰阶表现。

应用
-LED建筑物装饰照明(Architectural lighting)
-LED窗帘灯、LED灯条、LED招牌广告字(Mesh display or LED strip)

NO.	ITEM	DETAIL

01	No. of Output Channel	12
02	Max. Sustaining Voltage	17V
03	Constant Output Current Per Channel	3~45mA
04	Supply Voltage	3~5.5V
05	Settable output current	RGB电流分别由一个外挂电阻设定；RGB各4个输出通道
06	Constant Output Current Invariant to Load Voltage Change	YES
07	Embedded 16-bit PWM Generator	内建16位脉宽调变控制器 (PWM Generator) ; 内部震荡器或外部频率计数产生灰阶频率
08	Two Selectable Gray Scale Modes	两种可选的灰阶模式可在影像质量与传输带宽取得适当平衡:1.- 16位灰阶模式 (可选择搭配8位点校正); 2. 10位灰阶模式 (可选择搭配6位点校正)
09	Reliable Data Transmission	菊环链 (Daisy-chain)数据传输架构; 二线传输接口; 输出频率讯号反相 (Phase-Inversed Output Clock); 内置长距离传输的缓冲器
10	Flexible Operation Modes	1. 自动同步模式; 2.手动同步模式
11	Schmitt Trigger Input	N/A
12	Staggered Delay of Output	N/A
13	RoHS Compliant Package	SSOP24, QFN24
14	Technology	S-PWM 信赖与稳定的双线传输频率讯号反相设计创新建筑物照明A-token™架构
15	Applications	建筑物照明
16	Major Feature	Dot Correction CLK-Inversion
