用途及特点：
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：
1.结构紧凑、体积小、重量轻、操作灵活、使用方便；
2.采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄露；
3.此阀无法兰，对管道的保温包扎带来很大方便和美观；
4.具有耐高温、高压、耐腐蚀、耐磨损等特点。
主要技术参数：
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 |
适用温度 | 碳钢：-29°C~425°C 不锈钢：-40°C~600°C |
主要零件的材质：
零件名称 | 材料 |
阀体 | 铸钢、不锈钢、铬铝钢及特殊材料 |
蝶板 | 铸钢、合金钢（镀硬铬）、铬铝钢及特殊材料 |
密封圈 | 不锈钢、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬铝钢 |
填料 | 柔性石墨 |

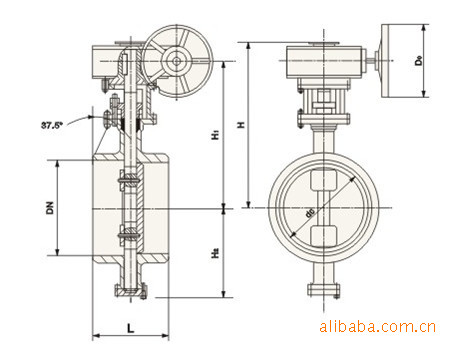

产品平面结构：
