技术参数

型号　　　　　　　　DSSX633

等级

2

额定电压　　　　　　3×100V、3×380V

标准（）电流

1.5(6)A 3(6)A

功耗电压线路　　　　≤1.2W/6VA

功耗电流线路　　　　<1VA

工作温度　　　　　　-25℃~55℃

极限工作温度　　　　-35℃~65℃

相对湿度　　　　　　≤85%

电压范围　　　　　　0.7Un～1.3Un

参比频率　　　　　　50Hz

启动电流　　　　　　≤0.004Ib(直接接入式)≤0.002In(经电流互感器接入式)

时钟误差　　　　　　≤0.5s/d(25℃)

概述

DSSX633三相三线电子式无功电能表，是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的无功电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。静止式三相有/无功组合电能表，可替代两块普通三相电能表。采用计度器计量有功电能、无功电能，读数直观且使用方便。产品性能特点符合GB/T 17215-2002《1级和2级静止式交流有功电能表》和17882-1999《2级和3级静止式交流无功电度表》的全部技术要求。

主要功能

1.能够精确测量三相无功电能，以同一方向累计电能。
2.当供电网络断一相(三相三相)或两相(三相四线)时，表计仍能正常计量，并报警指示相应断相相别。并可按照用户要求，提供断相记录功能。
3.具有一路调制型红外通讯接口和一路完全隔离的RS485通讯接口，方便现场维护和远程数据采集。

主要特点

1.全电子式设计，内置专用计量芯片，具有精度高、灵敏度高、逻辑防潜、可靠性高、宽负荷等特点。
2.可根据用户要求，选用计度器、数码管、液晶显示等相应的显示模式。显示数据全面、清晰，数据记录准确、可靠，不丢失。
3.采用最优化设计，自身功耗低，在大范围使用时，可降低电网线损，提高供电效率。
4.采用SMT技术，选用国际知名品牌、长寿命元器件，精度不受频率、温度、电压、高次谐波影响，安装位置任意，整机出厂后无需调整。可延长检定周期，大大降低了电力管理部门测试和校验电能表的工作量，可靠性较其他同类产品有明显提高。
5.具有光电隔离脉冲输出、RS485通讯接口，便于功能扩展，满足电力管理部门管理自动化的要求。

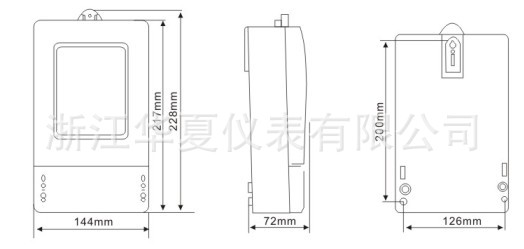

外形及安装尺寸
