一、产品概述
YB2系列隔爆型三相异步电动机（机座号63-255）是按照JB7567-2004《中华人民共和国机械行业标准》和MT451《煤矿用隔爆型低压三相异步电动机安全性能通用技术条件规范》的要求生产。
本系列隔爆型三相异步电动机的防爆性能符合国家标准GB3836.1《爆炸性气体环境用电气设备第一部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第二部分：隔爆型“d”》的规定。
本系列隔爆型三相异步电动机的防爆标志为ExdI、ExdIIAT4、ExdIIBT4，适用于有爆炸性气体混合物存在的场所。
ExdI适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下非采掘工作面环境。
ExdIIAT4适用于工厂用II类A级，温度组别为T1、T2、T3和T4组爆炸气体混合物存在的环境。
ExdIIBT4适用于工厂用II类B级，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。
在YB2基本系列电动机基础上，也可制成YB2-W户外型、YB2-WFI户外中等防腐蚀型等气候环境条件。
二、产品型号及名称
电动机型号及意义
三、使用范围及使用条件

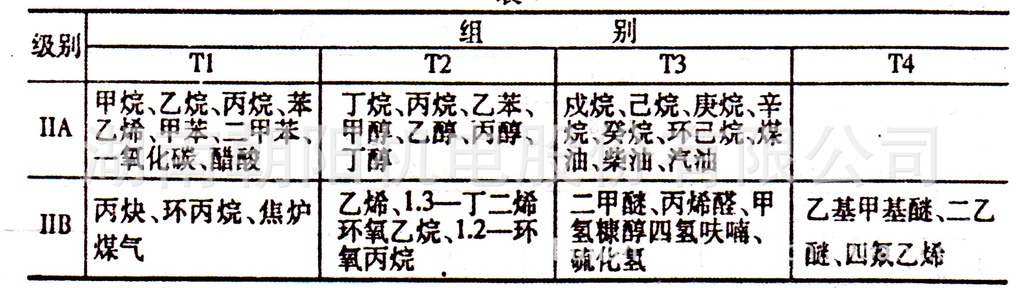

使用常用见可燃性气体、蒸气级别、温度组别
使用条件
环境空气温度：随季节变化，但不超过35℃（煤矿井下）或40℃（工厂），环境空气最低温度为-15℃。
环境空气湿度：环境空气最大相对湿度不超过95%（当温度为25℃时）（煤矿井下）或最湿月月平均最高相对湿度为90%，同时该月平均最低温度不高于25℃（工厂用）。
海拔：不超过1000m
频率：50Hz
电压：380V、380V/660V
工作方式：连续 （S1）
绝缘等级：F级
起动方式：满压直接起动，（H132及以下机座选用6个接线端子2个出线口的接线盒时，也可用Y-起动或电抗起动）。
传动方式：可采用弹性连轴或正齿轮传动。
四、电动机的安装结构型式及主要规格
本系列电动机的结构及安装型式
三种结构形式
1—B3:机座带底脚，端盖有凸缘（带通孔）的结构形式
2—B5：机座不带底脚，端盖有凸缘（带通孔）的结构形式
3—B35：机座带底脚，端盖有凸缘（带螺孔）的结构形式
本系列电动机的主要规格
六、结构说明
1、 电动机的隔爆结构具有ExdI、ExdIIAT4、ExdIIBT4。
2 、电动机主体外壳防护等级为IP55。
3 、电动机的冷却方式为IC411。
4 、电动机绝缘等级为F级，定子绕组温升裕度大、寿命长。
5、 电动机有一个圆柱形轴伸，借联动器或齿轮传动。
6 、电动机定子绕组采用高强度漆包圆铜线，并经真空加压浸漆处理成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
7 、电动机转子采用铸铝结构，转子经动平衡校验，电动机运转平稳、振动小、噪声低。
8、 电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片，电动机损耗低、效率高。
9 、电动机轴承选用电动机专用低振动、低噪声轴承，机座号160及以下采用双面密封轴承，在轴伸端装有波形弹簧垫圈，以适度压力靠轴承，有效抑制电动机运转时产生的振动和噪声，机座号180及以上采用内、外盖结构，并在轴承部位采用挡圈轴向固定，有效地防止电动机转子的轴向窜动。
为使电动机安全可靠运行，机座号180及以上电动机轴承结构设置有注排油装置，机座号250及以上的电动机，预留轴承温度监测传感元件位置。
10 、电动机风扇、风罩：机座号280及以下电动机采用防静电塑料风扇，其转动惯量小、耗损低、机座号315及以上采用铸铝或钢板焊接风扇，重量轻、强度高，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，使风路通畅。
