一、产品概述

       QS、QSY型充水式潜水电泵，是由电机和水泵两大部分组成，

水泵位于电泵上部，为离心式结构，电动机位于电泵下部，为充水式

三相异步电动机。

 二、主要特点

         1、选用充水式电动机，电动机的定子绕组和特芯直接侵在

水中，冷却效果好、输出功率大、效率高、对水源不产生污染。

         2、结构紧凑、体积小、外形美观。

         3、电机和泵直连，简化看中间结构，增加运行的平稳性，

泵叶轮具有几号的动静平衡，运行时无振动，低噪音，延长了电泵的

使用寿命，改善了使用环境。

        4、设计合理，性能优良、效率高，经久耐用，安全可靠，

便于维修。

 三、型号意义

 四、主要用途

       1、深井提水；

       2、工业及民用的给排水系统；

       3、农业排灌、喷灌；

       4、各类喷泉用泵；

       5、低洼地排除积水。

 五、工作条件

       1、输送清水或物理化学性质类似清水的其他液体；水

质的PH值在6-8范围内。

        2、水中含固体不溶物体积不超过单位体积0.1%，粒度≤0.2mm。

        3、水温不超过+40℃。

        4、潜水深度不少于0.5mm。

         5、电源频率为50Hz,电压为380V,电压波动范围为额

定值的0.9－1.1倍；

六、泵性能参数

  QSY型潜水电泵性能参数

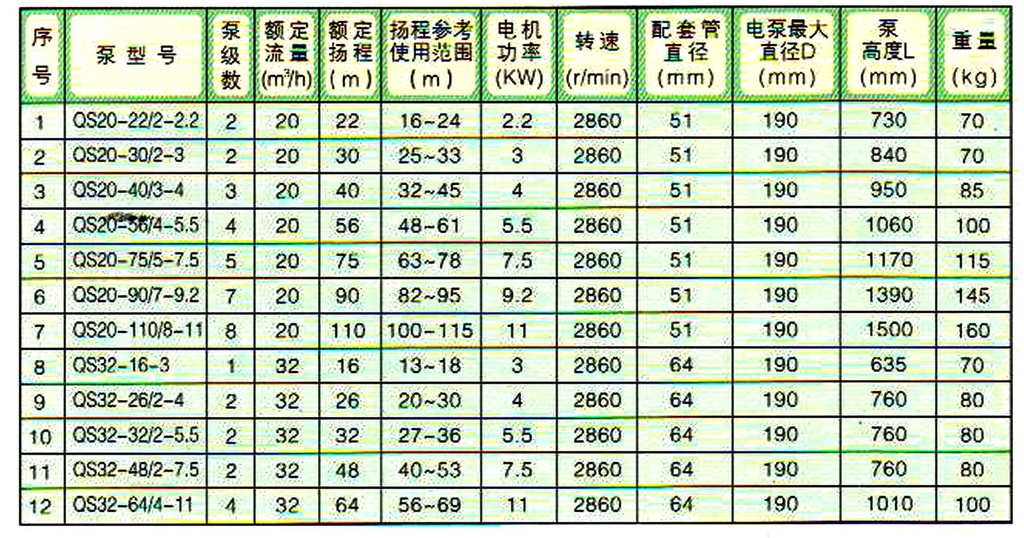

    QS型潜水电泵性能参数

 七、结构说明

     1、QS潜水电泵由水泵、潜水电机两部分组成。

     2、水泵由叶轮、导叶（导流壳）、进水节、出水口等部件组

成。叶轮的固定采用锥形套或键。

     3、潜水电机采用充水式结构，内腔充满清水，主要用于电机冷

却及滑动轴承的润滑；电机定子绕组采用耐水电磁线，有良好的耐水

性能，转子为鼠笼型结构。电机上端设有注水孔及排气孔，下端设有

放水孔。电机下部装有止推轴承及推力盘，主要承受泵轴向力及转子

的自重。转子轴伸入处装有橡胶甩砂器和骨架油封，组成防砂机构，

能有效防止泥沙进入电机。

八、使用注意事项

        1、QS潜水电泵是一种全扬程水泵，应首先在推荐范围内使

用，并单独使用适当的保护开关。运行过程中请勿移动电泵。

        2、潜水之前，瞬时启动电机，看电机转向是否符合标注，

潜入水中绝缘电阻值应不低于5兆欧。

        3、 电泵在运行中，电流超过额定值，流量下降较大，绝缘

低于0.5兆欧，电机较大震动应停机检查。

        4、切记电机下井前必须注满清水，拧紧注水，放气螺塞，

否则不准使用。

        5、 电缆和电泵的引线接头要连接可靠，密封严实。

        6、 电泵存放时，首先放净电机内部清水（放水螺塞位于电

泵底端），擦干表面将电缆包扎了，存放在无尘、无腐蚀性物质、室

温不低于0℃不高于30℃的地方。

        7、 电泵在启动、运行、停止时，若出现异常情况应停机待

检，并积极向厂咨询和联系修理。
