一、概述

      本厂是生产各类水泵的专业厂家，拥有雄厚的技术力量、丰富的生产经验和完善的测试设备，多年来公司不断致力于产品的开发和提高品质，使“朝阳”牌水泵在全国各地创下较高的知名度，深受广大用户欢迎。

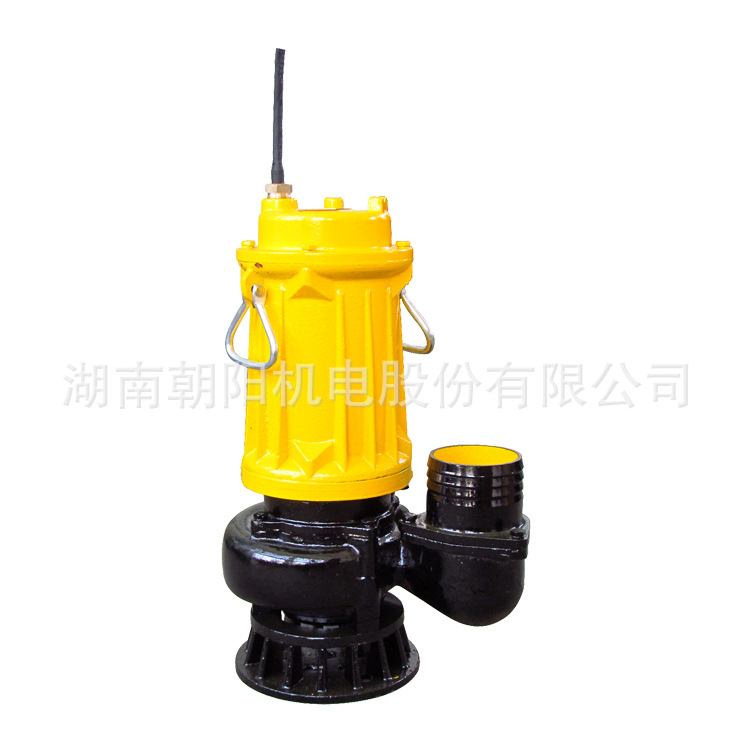

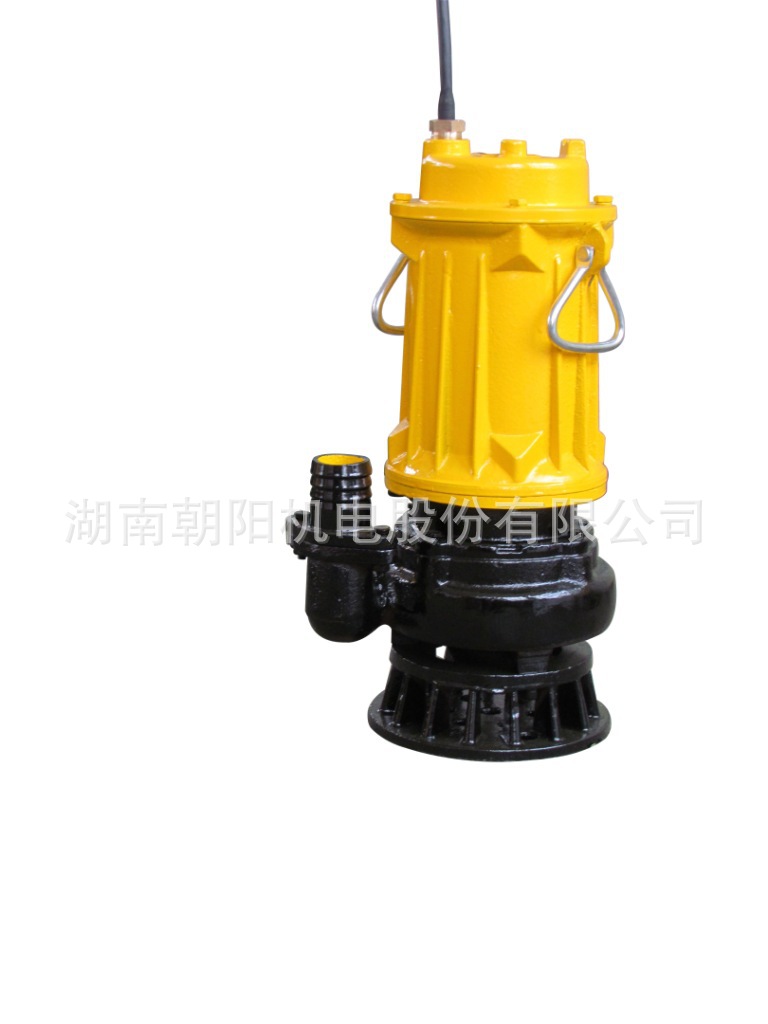

      WQ型污水污物潜水电泵是我厂向广大农村、工厂、矿山、城建、宾馆、旅社等用户奉献的又一新产品。

  1、特点

     泵和电机同轴，采用下泵结构，造型美观，设计合理，性能优良，使用维护方便，效率高，运行工况宽，经久耐用，安全可靠。

  2、使用场所

    WQ型污水污物潜水电泵以其优越的使用性能，可广泛地应用于国民经济的许多领域。

     （1）农村排灌；

     （2）建筑、工厂、矿山排水；

     （3）城市环卫污水污物处理；

     （4）作业面疏干、排水；

     （5）矿山水仓清淤。

  3、使用条件

     （1）水温不超过+40℃；

     （2）水质的PH值在5-9之间；

     （3）抽送水含有适量固体颗粒和纤维组织的污水；

     （4）电泵潜水深度在0.5-5米之间，最深不超过10米。

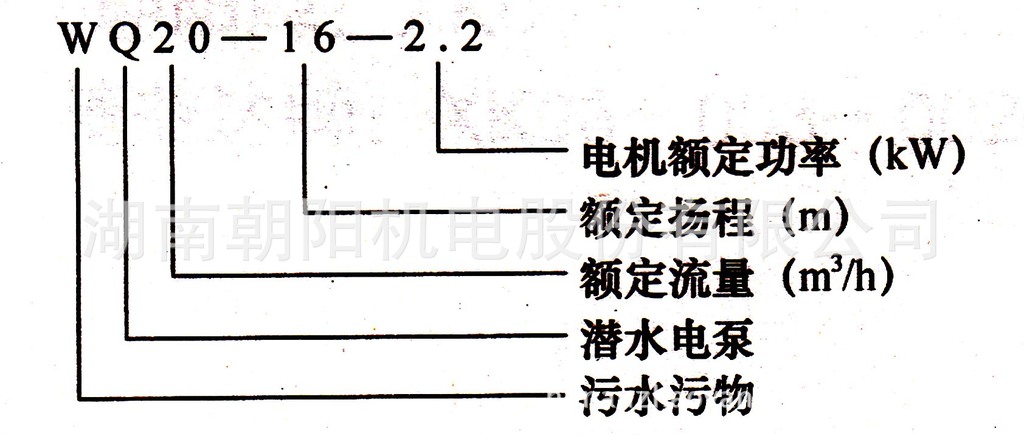

   4、型号意义

二、结构说明

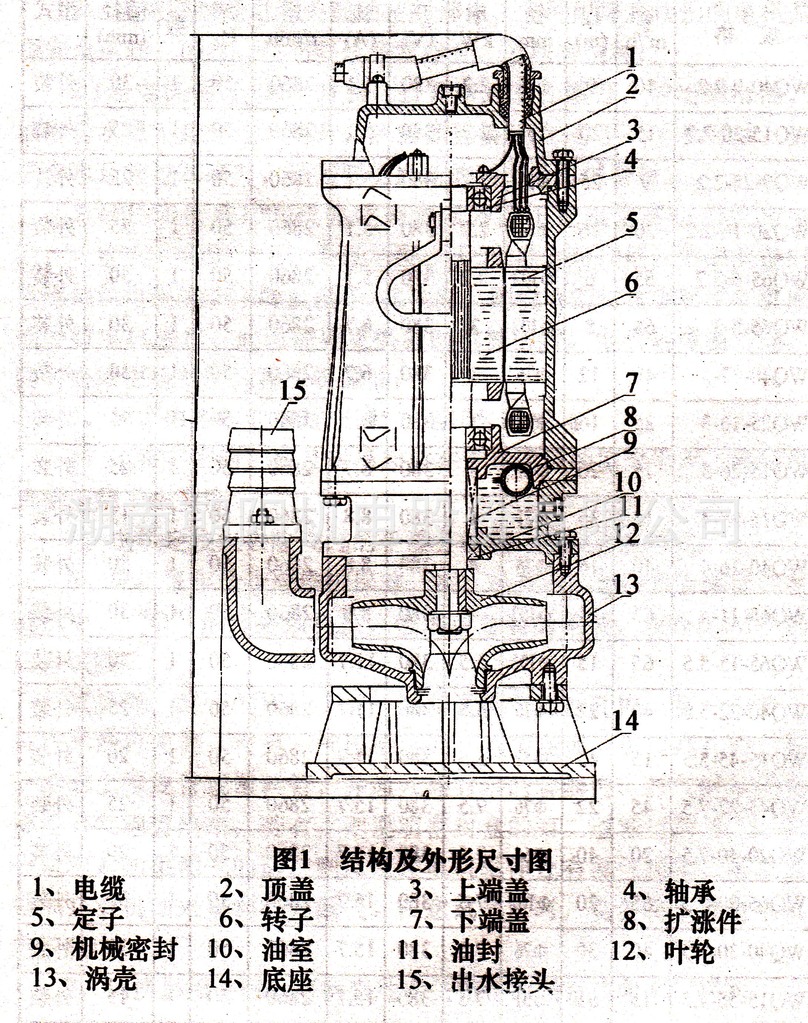

    WQ型污水污物潜水电泵由电机、密封和水泵三部分组成（如下图）。

 1、电机部分

      电机位于电泵上部，为三相鼠笼式感应立式电动机。绝缘等级为B级。4KW及其以下的电机采用星型接法，5.5KW及其以上电机采用三角形接法。无论是星形接法还是三角形接法，电机都出三根引线于接线电缆相接。电机所用电缆为YZW型或性能相同的其他型号，电缆为中型橡胶四芯电缆，其中一根绿黄双色为接地线。电机的热能是靠外界的水来冷却的，所以电泵应完全侵入水中使用，冷却条件好。

 2、密封

      密封分动密封和静密封两部分。动密封分别采用整体密封盒结构和双端面波纹管散装式密封或两个单端面密封结构，机械密封的油室内充满5至10号机械油，用于机械密封的润滑和散热。静密封位于电泵各零件止口配合处，采用“O”型耐油橡胶密封环，可以起到很好的静密封作用。

 3、水泵部分

     水泵位于电机的下端，由叶轮、蜗壳、底座和接头等组成。根据用户要求，叶轮可以制造成单流双流道、旋流式等形式，也可以采用需要的材质。水从底座侧面吸入，通过叶轮和蜗壳排除，达到抽排污水的目的。

三、装拆顺序

  1、电机的装配:定子-- 顶盖-- 出线盒-- 转子组装（包括轴承压装）--下盖- 用套筒将转子轻轻敲打到位-- 机械密封-- 油室-- 试气压-- 油室注油-- 油封。

      水泵的装配：在已装配好的电机上装叶轮-- 止动垫圈--叶轮螺母-- 蜗形泵体-- 底座--接头、、提手。注意装配时，各止口处应涂钙基黄油。

 2、电泵的拆装

   电泵的拆卸按装配相反的顺序进行。

 四、泵基本型号与参数
